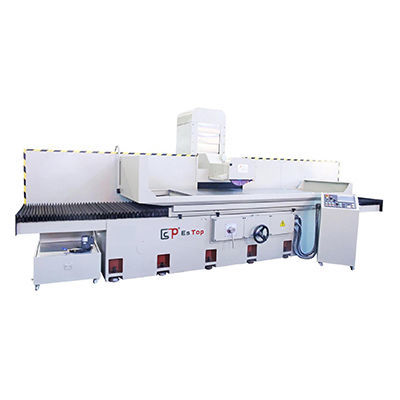

Retífica plana ETD-80300AHD

para peças a usinarcom fixação magnéticacom coluna móvel

Visão geral do produto
A ETD-80300AHD é uma retificadora de superfície com coluna móvel projetada para aplicações de usinagem de metais. Disponível em duas variantes de mesa (PCD-80300: 3000×800 mm e PCD-80400: 4000×800 mm), cobre desde desbaste até acabamento fino. A estrutura (base, coluna e mesa) com design de alta elasticidade assegura rigidez e precisão, enquanto os controles ergonômicos facilitam a operação.

Principais características

• Projeto com coluna móvel para maior percurso em X (PCD-80300/PCD-80400)
• Mesa eletromagnética disponível em 3000×800 mm ou 4000×800 mm
• Amplos intervalos de avanço: volante manual e ajustes de avanço automático
• Alta rigidez devido à construção de base/coluna/mesa de alta elasticidade
• Layout orientado ao operador com alças frontais e ajuste de movimento transversal no painel
• Compatível com rebolos até 350×127×20–50 mm

Dados técnicos

• Modelo: ETD-80300AHD (variantes: PCD-80300 / PCD-80400)
• Tipo: Retificadora de superfície com coluna móvel
• Mesa eletromagnética (x×y): 3000×800 mm (PCD-80300) / 4000×800 mm (PCD-80400)
• Curso X (esq/dir): 3200 mm (PCD-80300) / 4200 mm (PCD-80400)
• Curso Y (frente/trás): 870 mm
• Máx. centro do rebolo para mesa: 560 mm
• Capacidade máxima da mesa: 3000 kg
• Ranhura em T da mesa: 18×3 mm
• Velocidade de avanço da mesa: 5–30 m/min; Avanço automático frente/trás: 0,1–8 mm
• Deslocamento rápido (50Hz/60Hz): 990 / 1190 mm/min
• Tamanho máximo do rebolo: 350×127×20–50 mm; Velocidade (50Hz/60Hz): 1450 / 1740 RPM
• Escala de volante eixo Z: 0,005/0,2 mm; Deslocamento rápido Z: 230 mm/min
• Motor do fuso: 15×4 (HP*P); Motor hidráulico: 10×6 (HP*P); Motor de refrigeração: 90 W
• Dimensões da máquina (C×L×A): 8200×3050×2250 mm (PCD-80300) / 11000×3050×2250 mm (PCD-80400)
• Peso aprox.: ≈12000 kg (PCD-80300) / ≈13500 kg (PCD-80400)

Aplicações e opções

• Indicada para ferramentaria, automotiva, moldes e componentes metálicos
• Opções: atualizações de controle, dispositivos de fixação personalizados, proteções de rebolo e sistemas de refrigeração
• Contacte o fornecedor para requisitos de instalação, especificações elétricas e configurações personalizadas
