Retífica plana ETD-70150NC
para peças a usinarpara peças de grandes dimensõesde coluna

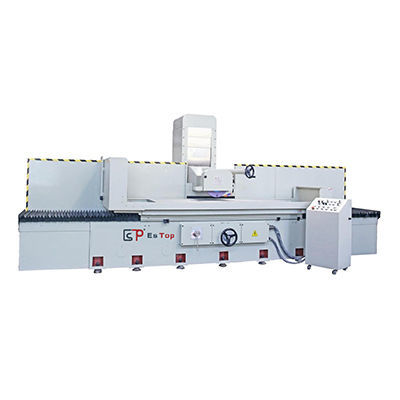

Retífica plana - ETD-70150NC - ESTOPCNC - para peças a usinar / para peças de grandes dimensões / de coluna
Retífica plana - ETD-70150NC - ESTOPCNC - para peças a usinar / para peças de grandes dimensões / de coluna
Retífica plana - ETD-70150NC - ESTOPCNC - para peças a usinar / para peças de grandes dimensões / de coluna - imagem - 2
Retífica plana - ETD-70150NC - ESTOPCNC - para peças a usinar / para peças de grandes dimensões / de coluna - imagem - 3
Guardar nos favoritos
Comparar

Características

Tipos
plana
Aplicações
para peças a usinar, para peças de grandes dimensões
Estrutura
de coluna, com coluna móvel, com fixação magnética
Controle
CN, automática, manual
Número de eixos
de 3 eixos
Outras características
de grandes dimensões, de médias dimensões
Outras caraterísticas
de precisão, de alta precisão, de alta velocidade, acionada por motor elétrico, de grande capacidade
Velocidade do fuso

1.450 rpm, 1.740 rpm
(9.111 rad.min-1, 10.933 rad.min-1)

Curso X

1.700 mm
(66,93 in)

Curso Y

570 mm, 670 mm, 770 mm
(22,44 in, 26,38 in, 30,31 in)

Diâmetro do rebolo

350 mm
(14 in)

Peso da máquina

5.200 kg, 5.500 kg, 5.800 kg
(11.464,04 lb, 12.125,42 lb, 12.786,81 lb)

Descrição

Visão geral do produto
Retificadora de superfície com coluna móvel ETD-70150NC para processamento de metais. Possui mesa eletromagnética de 1500 x 700 mm, adequada para operações desde desbaste pesado até acabamento de precisão.

Resumo
Série de retificadoras tipo coluna com larguras de trabalho adaptáveis às necessidades de produção. O projeto com coluna móvel proporciona maior curso no eixo Y e mantém precisão de retificação em peças de médio a grande porte. Indicada para oficinas industriais que exigem alta capacidade de carga e variação de velocidades de avanço.

Recursos
  • Estrutura rígida de base, coluna e mesa com alta elasticidade para manutenção de resistência e estabilidade
  • Layout ergonômico com alças concentradas na frente para maior conveniência do operador
  • Configuração do movimento transversal disponível no painel de controle
  • Combinação de avanços manuais e automáticos para ciclos de retificação precisos e eficientes
  • Movimento rápido e mesa eletromagnética de alta capacidade para manuseio de peças pesadas


Tabela técnica
  • Modelo: ETD-70150NC
  • Tamanho mesa eletromagnética (x*y): 1500 x 700 mm
  • Curso X esquerda/direita: (modelos relacionados) 1700 mm
  • Curso Y frente/atrás: 770 mm
  • Distância máxima centro do rebolo até a mesa: 560 mm
  • Capacidade máxima de carregamento da mesa: 2500 kg
  • Especificação ranhura em T da mesa: 18 x 3 mm
  • Velocidade de avanço da mesa: 5–30 m/min
  • Escala volante frente/atrás: 0,02/5 mm
  • Avanço automático frente/atrás: 0,1–8 mm
  • Velocidade rápida frente/atrás (50Hz/60Hz): 990 / 1190 m/min
  • Tamanho máximo do rebolo: Φ350 x 127 x 20–50 mm
  • Velocidade do rebolo (50Hz/60Hz): 1450 / 1740 RPM
  • Escala volante eixo Z: 0,005 / 0,2 mm
  • Velocidade rápida subida/descida eixo Z: 23 m/min
  • Motor do fuso: 15 x 4 (HP*P)
  • Motor eixo Z: 1/4 x 6 W
  • Motor hidráulico: 7,5 x 6 (HP*P)
  • Motor de refrigeração: 90 W
  • Servo frente/atrás (motor eixo Y): 1/4 x 6 W
  • Dimensões da máquina (C x L x A): 4320 x 2600 x 2150 mm
  • Peso aprox. (ETD-70150): ≈5800 kg
