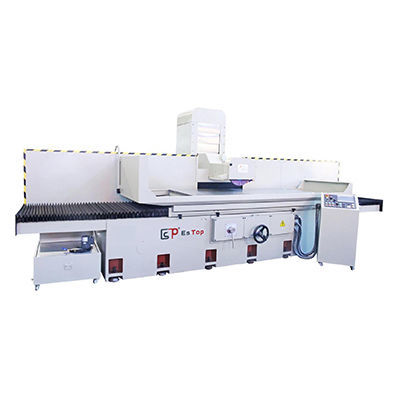

Retífica plana ETD-80200NC

para peças a usinarde colunacom fixação magnética

Visão geral do produto
A retificadora de superfície com coluna móvel ETD-80200NC foi projetada para uma ampla gama de operações, desde desbaste até acabamento de precisão. Estrutura rígida de base, coluna e mesa assegura estabilidade dimensional e menor deformação. Layout ergonômico de comandos e punhos frontais agrupados facilitam operação e manutenção.

• Punhos concentrados na frente do bancada para acesso do operador
• Configuração do movimento transversal (X) disponível no painel de controle
• Design ergonômico para operação direta

Tabela técnica (parâmetros selecionados)
Item principal: Retificadora de superfície com coluna móvel
Modelos: ETD-80160 | ETD-80200
Unidade: conforme indicado por parâmetro

Placa de trabalho - Tamanho mesa eletromagnética (x*y): 2000 x 800 mm
Curso eixo X esquerda/direita: 2200 mm
Curso eixo Y frente/trás: 870 mm
Máx centro da roda até a mesa: 560 mm
Capacidade máxima de carga da mesa: 3000 kg
Especificação ranhura em T da mesa: 18 x 3
Velocidade de avanço da mesa: 5-30 m/min
Escala de avanço do volante frente/trás: 0.02/5 mm
Avanço automático frente/trás: 0.1-8 mm
Velocidade de deslocamento rápido frente/trás (50HZ/60HZ): 990/1190 m/min
Tamanho máximo da roda de retificação: 350 x 127 x 20-50 mm
Velocidade da roda (50HZ/60HZ): 1450/1740 RPM
Escala do volante Z (cima/baixo): 0.005/0.2 mm
Velocidade rápida Z (cima/baixo): 230 m/min
Motor do fuso: 15 x 4 HP*P
Motor eixo Z (cima/baixo): 1/4 x 6 W
Motor hidráulico: 10 x 6 HP*P
Motor de refrigeração: 90 W
Servo eixo Y frente/trás: 1/4 x 6 W
Tamanho da máquina L x W x H: 5500 x 3050 x 2250 mm
Peso (aprox.): ≈9200 kg (ETD-80200)

Especificações técnicas

• Modelo: ETD-80200NC
• Tamanho mesa eletromagnética (x*y): 2000 x 800 mm
• Curso eixo X esquerda/direita: 2200 mm
• Curso eixo Y frente/trás: 870 mm
• Máx centro roda-mesa: 560 mm
• Capacidade máxima de carga mesa: 3000 kg
• Ranhura em T mesa: 18 x 3
• Velocidade de avanço mesa: 5-30 m/min
• Escala volante frente/trás: 0.02/5 mm
• Avanço automático frente/trás: 0.1-8 mm
• Velocidade rápida frente/trás (50/60Hz): 990/1190 m/min
• Tamanho máximo roda: 350 x 127 x 20-50 mm
• Velocidade roda (50/60Hz): 1450/1740 RPM
• Escala volante eixo Z: 0.005/0.2 mm
• Velocidade rápida eixo Z: 230 m/min
• Motor fuso: 15 x 4 HP*P
• Motor eixo Z (cima/baixo): 1/4 x 6 W
• Motor hidráulico: 10 x 6 HP*P
• Motor de refrigeração: 90 W
• Servo eixo Y (frente/trás): 1/4 x 6 W
• Dimensões máquina (L x W x H): 5500 x 3050 x 2250 mm
• Peso: ≈9200 kg
