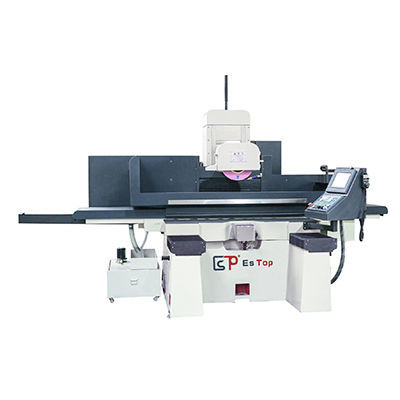

Retífica plana ETW-4010NC

planapara chapas metálicaspara peças a usinar

Visão geral
A série ETW-4010NC utiliza uma cabeça de retificação móvel projetada para retificação periférica horizontal de superfícies planas em aplicações pesadas. Indicado para usinagem de peças planas em setores como fabricação de máquinas, automotivo, chapas de aço para moldes e ferramental. Disponível com mesa eletromagnética 690×300 mm (ETW-3069) ou 1000×400 mm (ETW-40100).

Principais características

• Base em fundição que garante rigidez estrutural e operação estável.
• Deslocamento longitudinal da mesa (eixo X) acionado hidraulicamente com regulação contínua de velocidade.
• Guia horizontal do carro em estrutura de trilho de aço para resistência ao desgaste e precisão estável.
• Eixo da roda de retificação acionado por motor externo de baixa vibração para funcionamento suave.
• Lubrificação automática contínua para os trilhos da base e da mesa; lubrificação por avanço (inching) para colunas, carro e trilhos da cabeça de retificação para reduzir desgaste e manter precisão.

Especificações técnicas

• Modelo: ETW-4010NC
• Tamanho da mesa eletromagnética (x*y): 690 × 300 mm (ETW-3069) ; 1000 × 400 mm (ETW-40100)
• Caminho esquerda/direita (X): 800 mm (ETW-3069) ; 1200 mm (ETW-40100)
• Caminho frente/trás (Y): 380 mm (ETW-3069) ; 480 mm (ETW-40100)
• Máxima distância centro da roda até a mesa: 460 mm
• Capacidade máxima de carga da mesa: 600 kg (ETW-3069) ; 800 kg (ETW-40100)
• Especificação da ranhura em T da mesa: 14 × 3
• Velocidade de alimentação da mesa: 5–30 m/min
• Alimentação automática frente/trás: 0,05–15 mm
• Velocidade de deslocamento rápido frente/trás (50Hz/60Hz): 990 / 1190 m/min
• Tamanho máximo da reboladeira: ø350 × ø127 × 20–50 mm
• Velocidade da reboladeira (50Hz/60Hz): 1450 / 1740 RPM
• Escala de avanço manípulo eixo Z: 0,01–0,08 mm
• Velocidade rápida sobe/desce eixo Z: 230 m/min
• Motor do fuso: 15 × 4 (HP*P)
• Potência do motor eixo Z: 1000 W
• Motor hidráulico: 3 × 6 (HP*P)
• Motor de refrigeração: 90 W
• Motor servo frente/trás (eixo Y): 1000 W
• Dimensões da máquina (L × W × H): 3060 × 1600 × 2300 mm ou 3150 × 1600 × 2300 mm
• Peso: 3600 kg / 3700 kg
