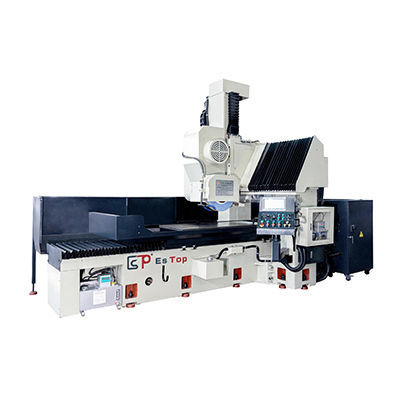

Retífica plana ETLD-60150NC

para peças a usinartipo pórticocom fixação magnética

Visão geral
Retificadora de superfície CNC portal ETLD-60150NC (tipo Chevalier). Modelos disponíveis: ETLD-60150 e ETLD-60200. Projetada para retificação de peças grandes e pesadas em ambientes industriais. Conta com portão de dupla coluna, mesa eletromagnética e vários motores de fuso para remoção de material estável e precisa.

Dados técnicos (especificações principais)

• Modelo: ETLD-60150 / ETLD-60200
• Tamanho da mesa eletromagnética (C×L): 1500×600 mm (ETLD-60150) ; 2000×600 mm (ETLD-60200)
• Curso do eixo X (esquerda-direita): 1700 mm (ETLD-60150) ; 2200 mm (ETLD-60200)
• Distância máx. centro da roda até a mesa: 570 mm
• Largura máx. da peça entre colunas: 1000 mm
• Capacidade máxima de carga da mesa: 5000 kg
• Velocidade de avanço da mesa: 5–30 m/min
• Ranhura em T da mesa: 18×3 mm
• Tamanho máximo da rebolo: 500×203×50–75 mm
• Motores de fuso: 20×4 HP
• Velocidade do rebolo (50Hz/60Hz): 1450 RPM
• Altura da máquina (até o topo): ≈3200 mm
• Área ocupada (C×L): 4450×2450 mm (ETLD-60150) ; 5450×2450 mm (ETLD-60200)
• Peso aproximado: ≈8800 kg (ETLD-60150) ; ≈9200 kg (ETLD-60200)

Aplicações e vantagens

• Retificação de superfícies de componentes grandes e pesados para produção e ferramentaria
• Mesa eletromagnética proporciona fixação segura de peças ferrosas
• Portão de dupla coluna garante rigidez e planaridade repetível
• Adequada para oficinas de máquinas pesadas, peças aeroespaciais e indústrias em geral
