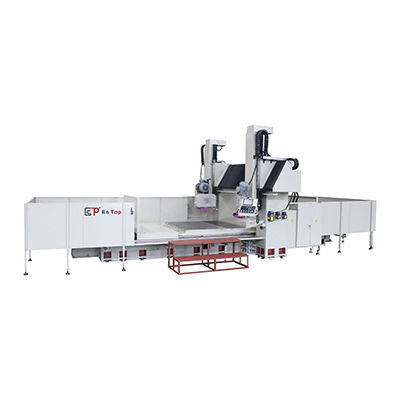

Retífica plana ETLS-250600NC

para peças de grandes dimensõesde colunacom fixação magnética

Estrutura
Fundição de ferro HT300 com tratamento de revenimento fornece rigidez, estabilidade e estabilidade geométrica a longo prazo. A viga transversal fixa integra viga e colunas num conjunto rígido para minimizar deformações sob carga.

Movimentos
Grandes guias em V duplas na base e na mesa garantem deslocamentos estáveis e alinhamento ótimo. Os movimentos verticais e longitudinais das cabeças de retificação são acionados por fusos de esferas de alta precisão e motores servo AC Baldor (tipo PNC) para posicionamento exato e avanço em nível micrométrico. O deslocamento transversal utiliza trilhos em aço S55C de alta densidade com rolamentos de rolos lineares ultra-precisos para movimento firme e suave. A rotação da cabeça vertical é acionada por servo AC em transmissão por eixo sem-fim com entrada numérica de ângulo com precisão de 0,1° para retificação angular precisa.

Fuso e conjunto motor
Fusos do tipo cartucho montados internamente usam seis rolamentos de contato angular super-precisos CP4 com lubrificação permanente para baixo ruído, baixa elevação térmica e precisão sustentada. Motores de fuso de alto torque grau V3 (marca japonesa) são equilibrados dinamicamente e acoplados diretamente ao fuso para máxima transmissão de torque e redução de vibração.

Lubrificação
A lubrificação por alimentação forçada entrega óleo das vias superiores para inferiores para evitar efeitos de pulsação e assegurar lubrificação consistente. Um sensor monitoriza a pressão do óleo e desativa o movimento da mesa se a pressão de lubrificação for anormal, protegendo os trilhos.

Sistema hidráulico
Controle elétrico de precisão governa uma válvula hidráulica proporcional. A velocidade da mesa é ajustável a partir do painel do operador para otimizar o tempo de ciclo. A temperatura do óleo hidráulico é estabilizada pelo sistema de refrigeração Habor para manter o desempenho hidráulico e proteger os componentes durante longas horas de operação.

Sistema de controlo (tipo PNC)
O controle NC baseado em DSC integra as funções da máquina num único painel. Motores servo AC controlam os avanços vertical e transversal. Ecrã LCD com entradas digitais no painel permite operação simples em aplicações de retificação sem necessidade de programação complexa.

Tabela técnica

• Item principal: Retificadora de superfície e calha de tipo coluna dupla com duas cabeças (Modelos: 200400/250600 ; 200800/250800)
• Tamanho da mesa eletromagnética (x*y) (mm): 4000/6000 x 2000/2500 ; 8000 x 2000/2500
• Curso eixo X esquerda-direita (mm): 4200/6200 ; 8200
• Centro máximo da roda até a mesa (mm): 650
• Tamanho máximo da peça entre colunas (mm): 2560/3060
• Capacidade máxima de carga da mesa (kg): 8000/9000 ; 10000
• Velocidade de avanço da mesa (m/min): 5-30
• Especificação ranhura em T da mesa (mm*n): 18 x 8 / 18 x 10
• Disco de retificação superfície máx (mm): OD500 x 203 x 50-75
• Motor do fuso superfície (HP*P): 25 x 4
• Velocidade do disco superfície (RPM, 50Hz): 1450
• Disco de retificação calha máx (mm): 350 x 127 x 40
• Ângulo de rotação da calha: Esquerda 90°, Direita 90°
• Motor do fuso calha (HP*P): 7.5 x 4
• Opção: Rotação positiva/negativa (RPM): 0-1500
• Altura da máquina (mm): ≈3500 / 3900
• Área de implantação (mm): 12000 / 15000 x 5000 ; 18100 x 5000
• Peso (kg): ≈42000 / 70000 ; ≈73000 / 83000
