Retífica plana ETLS-1525NC
para peças a usinarcom placa magnéticacom controle digital

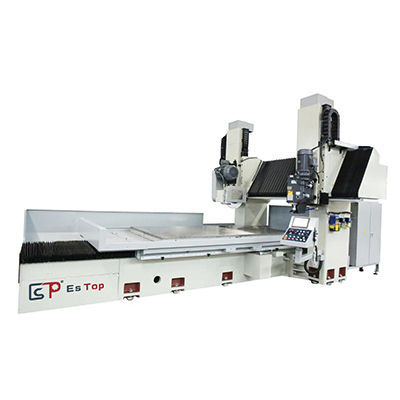

Retífica plana - ETLS-1525NC - ESTOPCNC - para peças a usinar / com placa magnética / com controle digital
Retífica plana - ETLS-1525NC - ESTOPCNC - para peças a usinar / com placa magnética / com controle digital
Guardar nos favoritos
Comparar

Características

Tipos
plana
Aplicações
para peças a usinar
Estrutura
com placa magnética
Controle
CN, com controle digital, digital
Outras caraterísticas
de alta precisão, hidráulica, acionada por motor elétrico
Velocidade do fuso

MÁX: 1.500 rpm
(9.425 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Distância entre eixos

620 mm, 630 mm
(24 in, 25 in)

Curso X

2.200 mm, 2.700 mm
(86,61 in, 106,3 in)

Curso Y

1.200 mm, 1.500 mm
(47,24 in, 59,06 in)

Diâmetro do rebolo

350 mm, 500 mm
(14 in, 20 in)

Peso da máquina

20.000 kg, 21.000 kg, 21.500 kg, 27.000 kg
(44.092,45 lb, 46.297,08 lb, 47.399,39 lb, 59.524,81 lb)

Descrição

Estrutura
  • Ferro fundido de alta resistência (HT300) com tratamento de têmpera para garantir rigidez, estabilidade e durabilidade da estrutura de coluna dupla.
  • Viga transversal fixa integra viga e colunas numa estrutura em forma de porta que assegura a solidez e o alinhamento da máquina.


Movimentos
  • Grandes guias em V duplas na base e na mesa proporcionam deslocamentos estáveis da mesa e manutenção do alinhamento a longo prazo.
  • Os percursos vertical e longitudinal são guiados por fusos de esferas de alta precisão acionados por servomotores AC Baldor (tipo PNC) para posicionamento exato e avanço em micrómetros.
  • As cabeças de retificação deslocam-se sobre trilhos em aço S55C de alta resistência com rolamentos lineares de rolos ultra-precisos para movimento transversal suave e corte preciso.
  • A indexação angular da cabeça vertical é acionada por um servomotor AC em transmissão por fuso sem-fim com indexação numérica a 0,1° para retificações angulares rápidas e precisas.


Eixo e conjunto motor
  • Fusos tipo cartucho montados internamente utilizam seis rolamentos angulares super-precisos CP4 com lubrificação permanente para baixo ruído, baixa subida de temperatura e alta precisão.
  • São usados motores de fuso japoneses de alto torque grau V3 em todos os modelos de coluna dupla, equilibrados dinamicamente para reduzir vibração e ruído em operação prolongada.
  • Os motores são acoplados diretamente ao fuso para transmissão direta do torque e redução de vibrações.


Lubrificação
  • Lubrificação por cobertura forçada (o óleo flui de cima para baixo pelas guias) evita impactos de pulsação de lubrificante e garante movimentos suaves.
  • Um sensor monitora a pressão de lubrificação e desativa o movimento da mesa se a pressão de óleo estiver anormal para proteger as guias.


Sistema hidráulico
  • Circuitos elétricos precisos controlam a válvula hidráulica proporcional para funções hidráulicas precisas.
  • O operador pode ajustar a velocidade da mesa diretamente via painel de controlo para aumentar a eficiência de trabalho.
  • A temperatura do óleo hidráulico é mantida pelo sistema de refrigeração Habor para estabilizar a temperatura após operação prolongada e proteger as peças hidráulicas.


Sistema de controlo (tipo PNC)
  • O controlo NC baseado em DSC integra todas as funções e movimentos da máquina num único painel para operação centralizada.
  • Servomotores AC são usados para avanços verticais e transversais sob controlo numérico para obter precisão repetível.
  • Ecrã LCD e entradas digitais no painel permitem operação simples em várias aplicações de retificação.
  • Design intuitivo reduz a necessidade de programações complexas nas operações correntes.


Especificações técnicas
  • Modelo: ETLS-1525NC
  • Item principal: Retificadora de superfície e guias de coluna dupla e dupla cabeça
  • Tamanho da mesa eletromagnética (x*y): 2000x1400/1500 mm ou 2500x1200/1500 mm
  • Curso eixo X esquerda-direita: 2200 mm ou 2700 mm
  • Distância máx. centro da roda para a mesa: 620 mm (variantes: 620/630 mm)
  • Tamanho máximo da peça entre colunas: 1780 mm ou 1500/1930 mm
  • Capacidade máxima de carga da mesa: 5500 kg ou 6000 kg
  • Velocidade de avanço da mesa: 5–30 m/min
  • Especificação da ranhura em T da mesa: 18x6 ou 18x5 / 18x6 (mm × n)
  • Tamanho máx. roda de retificação superfície: 500 × 203 × 50–75 mm
  • Motor da spindel superfície: 25 × 4 (HP × P)
  • Velocidade roda superfície (50 Hz): 1450 RPM
  • Tamanho máx. roda guias: 350 × 127 × 40 mm
  • Ângulo de rotação cabeça guias: Esquerda 90° / Direita 90°
  • Motor spindel guias: 7,5 × 4 (HP × P)
  • Rotação positiva/negativa (opção): 0–1500 RPM
  • Altura da máquina (até o topo): ≈3500 mm ou ≈3600 mm
  • Área ocupada (C × L): 5950 × 4800 mm ou 6800 × 4800/5000 mm
  • Peso: ≈21000/21500 kg ou ≈20000/27000 kg
