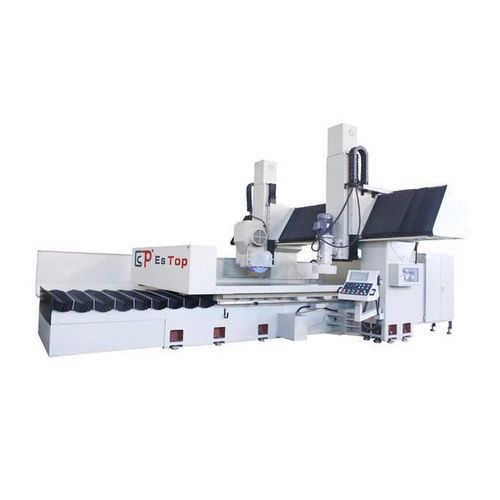

Retífica plana ETLS-1830NC

para peças a usinarde colunaCNC

Resumo do produto ETLS-1830NC Como a máquina de moagem de precisão Chevalier para moagem de pórtico CNC de ruído extra baixo Estrutura É utilizado ferro fundido de alta resistência (HT300) com tratamento de têmpera, para garantir a rigidez, estabilidade e durabilidade das nossas rectificadoras de coluna dupla. A estrutura de viga transversal fixa combina a viga e as colunas numa forma de porta robusta, para garantir a solidez da máquina. Movimentos A base da máquina e os carris da mesa de trabalho adoptam um grande V duplo, permitindo movimentos de mesa estáveis, bem como mantendo o melhor alinhamento com o equilíbrio. Os movimentos da cabeça de retificação (curso vertical e longitudinal) são guiados por fusos de esferas de alta precisão e acionados por servomotores Baldor AC (tipo PNC). Estas caraterísticas facilitam o posicionamento exato e a alimentação com precisão de mícrones. Movendo-se em aço de alta densidade de resistência (S55C), com rolamentos de rolos lineares de grau de ultra precisão, a cabeça de retificação tem um curso transversal firme e suave com uma capacidade de corte excecional e precisa. A rotação angular da cabeça de retificação vertical é acionada por um servomotor AC com transmissão por veio sem-fim. A inserção numérica no ângulo desejado, com uma precisão de 0,1 graus, permite uma retificação rápida da formação de ângulos com excelentes resultados. Conjunto de fuso e motor O conjunto de fuso do tipo cartucho de alta precisão montado internamente utiliza 6 rolamentos de esferas angulares de grau CP4 de super precisão, selados com lubrificação permanente. Esta superioridade estrutural permite que o fuso efectue a trituração com baixo ruído, baixo aumento de calor e alta precisão. Os motores de fuso de binário elevado da marca japonesa V3 são utilizados em todos os modelos de coluna dupla. São testados minuciosamente com inspecções de equilíbrio cinético, capazes de manter movimentos de baixo ruído, baixa vibração e alta estabilidade mesmo após um longo período de funcionamento. O motor de grau V3 está integrado no conjunto do fuso através de acoplamentos para transmissão direta, para obter o binário máximo e reduzir a vibração. Lubrificação A lubrificação por cobertura de força (fluxos de óleo que descem das calhas superiores para as inferiores da base da máquina) evita impactos da pressão de pulsação do óleo lubrificante e permite movimentos suaves. O sensor de deteção irá desativar o movimento da mesa para proteger as calhas quando a pressão do óleo lubrificante não for normal. Sistema hidráulico Utiliza um circuito elétrico preciso para controlar a válvula hidráulica proporcional. O operador pode ajustar a velocidade da mesa de trabalho diretamente através do painel de controlo, aumentando a eficiência do trabalho. A temperatura do depósito hidráulico é mantida pelo sistema Habor Coolant. O líquido de refrigeração estabiliza a temperatura do óleo após longas horas de funcionamento para garantir a precisão da retificação e proteger as peças do sistema hidráulico. Sistema de Controlo (tipo PNC) O nosso próprio design do sistema de controlo NC baseado em DSC integra todas as funções e movimentos de uma máquina de grande porte num único painel. Sistema de controlo numérico que utiliza servo-motores AC tanto na alimentação vertical como na alimentação cruzada. O ecrã LCD com entradas digitais no painel permite uma operação fácil em várias aplicações de retificação. A facilidade de manobra e o design de fácil utilização tornam o funcionamento da máquina simples, sem necessidade de aprender uma programação complexa. Tabela de especificações Item principal: Rectificadora de superfícies e guias de deslizamento com duas cabeças e coluna dupla - Configurações: 120300/150300 | 180300/200300 Mesa de trabalho - Tamanho da mesa com eletroíman (x*y): 3000x1200/1500 | 3000x1800/2000 (mm) Centro máximo da roda em relação à mesa: 620/630 | 620 (mm) Duas colunas passadas Tamanho máximo da peça de trabalho: 1500/1930 2410 (mm) Capacidade máxima de carga da mesa de trabalho: 6500 | 7000 (kg) Velocidade de alimentação da mesa de trabalho: 5-30 (m/min) Especificação da ranhura em T da mesa: 18x4/18x6 | 18x6/18x8 (mm*n) Cabeça de retificação de superfícies - Tamanho máximo da mó: 500x203x50-75 (mm) Motor do eixo de superfície: 25x4 (HP*P) Superfície (50HZ) Velocidade da mó: 1450 (R.P.M) Cabeça deslizante - Tamanho máximo da mó: 350x127x40 (mm) Ângulo de rotação da corrediça: Esquerda 90° / Direita 90° Motor do eixo da corrediça: 7.5x4 (HP*P) Rotação positiva e negativa (opção) R.P.M: 0-1500 Tamanho - Altura da máquina (Altura do movimento até ao topo): 3700 (mm) Disposição Espaço de chão (Comprimento X largura): 7600x4800 / 8500x5000 / 8620x5400 (mm) Peso: ≈24000/28000 | ≈33500/34500 (kg) Caraterísticas / especificações técnicas

• Modelo: ETLS-1830NC
• Item principal: Rectificadora de superfície e de calhas de deslizamento com duas cabeças e coluna dupla; configurações: 120300/150300 e 180300/200300
• Tamanho da mesa do eletroímã (x*y): 3000x1200/1500 mm ou 3000x1800/2000 mm
• Centro máximo da mó em relação à mesa: 620/630 mm
• Tamanho máximo da peça de trabalho passada por duas colunas: 1500/1930 2410 mm
• Capacidade máxima de carga da mesa de trabalho: 6500 kg ou 7000 kg
• Velocidade de avanço da mesa de trabalho: 5-30 m/min
• Especificação da ranhura em T da mesa: 18x4/18x6 ou 18x6/18x8 (mm*n)
• Tamanho do rebolo de superfície (máx.): 500x203x50-75 mm
• Motor do fuso de superfície: 25x4 HP*P
• Velocidade do rebolo de superfície (50Hz): 1450 RPM
• Tamanho do rebolo de superfície (máx.): 350x127x40 mm
• Ângulo de rotação da pista: Esquerda 90° / Direita 90°
• Motor do eixo da corrediça: 7.5x4 HP*P
• Rotação positiva/negativa (opção) RPM: 0-1500
• Altura da máquina (deslocação até à altura superior): 3700 mm
• Espaço útil (C x L): 7600x4800 / 8500x5000 / 8620x5400 mm
• Peso: ≈24000/28000 kg ou ≈33500/34500 kg
