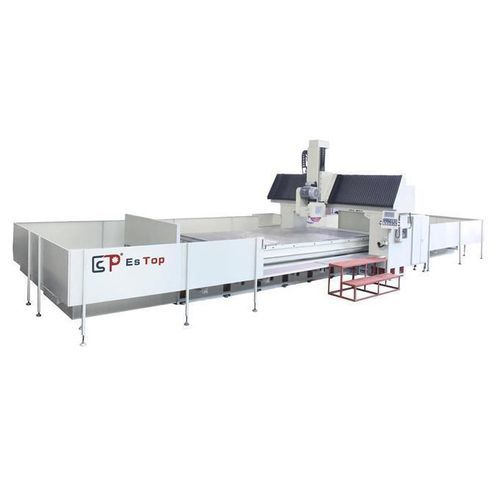

Retífica plana ETLD series

para peças de grandes dimensõesde colunacom placa magnética

Visão geral A máquina de moagem de superfície do tipo coluna dupla é poderosa e adequada para moagem de superfície grande. Concebida e fabricada como uma estrutura de alta elasticidade, adequada para retificação de grandes superfícies com mais de 800 mm de largura de trabalho que não podem ser rectificadas por um único tipo de coluna. Estrutura em caixa fundida para uma rigidez extrema, sem peso em excesso. Corrediças revestidas a Turcite-B. Cilindros duplos e design único do sistema hidráulico para o movimento da mesa. Guias endurecidas e retificadas de trilhos transversais e de elevação. Servomotores de corrente alternada com fusos de esferas de precisão efectuam uma elevação rápida, alimentação automática para baixo e deslocação para cima e para baixo para fusos horizontais e verticais (opcional). Rolamentos de duas carreiras de rolos e rolamentos de esferas de contacto angular utilizados no eixo horizontal, lubrificados para toda a vida. Moderno painel de ecrã tátil LCD a cores de 10 polegadas, basta tocar no ecrã para definir as variáveis de moagem. Gerador de impulsos manual (MPG) para a alimentação descendente e transversal, incluindo a alimentação do dressador de diamantes. O curso de alimentação cruzada é definido pelo botão de pressão na consola; podem ser definidos diferentes incrementos de alimentação cruzada para a retificação de desbaste e de acabamento separadamente. Tabela de especificações Item principal | Retificadora de superfície tipo coluna dupla | Unidade | ETLD-200800 | ETLD-250800 Mesa de trabalho | Tamanho da mesa do eletroíman (x*y) | mm | 8000x2000 | 8000x2500 Curso do eixo X esquerdo e direito | | | mm | 8200 | 8200 Máximo centro da roda na mesa | | mm | 650 | 650 Duas colunas passadas Tamanho máximo da peça | mm | 2560 3060 | 2560 3060 Mesa de trabalho Capacidade máxima de carga | | kg | 10000 | 10000 Velocidade de alimentação da mesa de trabalho | | m/min | 5-30 | 5-30 Especificação da ranhura em T da mesa | | | mm*n | 18x8 | 18x10 Tamanho máximo do rebolo | mm | 500 x 中203 x 50-75 | 500 x 中203 x 50-75 Motor do eixo | | HP*P | 40x4 | 40x4 (50HZ/60HZ) Velocidade da mó | | R.P.M | 1450 | 1450 Tamanho | Altura da máquina (Altura até ao topo) | mm | ≈3500 | ≈3900 Disposição Espaço no chão（Comprimento X largura） | | mm | 18100x4400 | 18100x 5060 Peso | kg | ≈68000 | ≈78000 Caraterísticas

• Projetado para retificação de grandes superfícies (>800mm de largura de trabalho) não alcançável por máquinas do tipo coluna única.
• Fundições de estrutura de caixa para extrema rigidez sem saliência de peso.
• Vias de deslizamento revestidas de turcite-B para movimento suave e resistência ao desgaste.
• Cilindros hidráulicos duplos e design hidráulico exclusivo para o movimento da mesa; guias endurecidas e retificadas em trilhos transversais e formas de elevação.
• Servomotores AC com fusos de esferas de precisão para elevação rápida, alimentação automática para baixo e deslocamento para cima e para baixo (opcional para fuso vertical).
• O fuso horizontal usa rolamentos de rolos de duas carreiras e rolamentos de esferas de contacto angular, lubrificados para toda a vida.
• Moderno painel LCD a cores de 10 polegadas, com ecrã tátil, para configuração das variáveis de retificação.
• Gerador manual de impulsos (MPG) para alimentação descendente e transversal, incluindo controlo de entrada do dressador de diamante.
• Translação de alimentação transversal com botão de pressão, com incrementos separados para retificação de desbaste e acabamento.

Caraterísticas / Especificações técnicas

• Modelo: ETLD-250800
• Tamanho da mesa do eletroímã (x*y): 8000x2500 mm
• Deslocamento do eixo X esquerdo e direito: 8200 mm
• Centro máximo da roda à mesa: 650 mm
• Tamanho máximo da peça em duas colunas: 2560 3060 mm
• Capacidade máxima de carga da mesa de trabalho: 10000 kg
• Velocidade de avanço da mesa de trabalho: 5-30 m/min
• Especificação da ranhura em T da mesa: 18x10 (mm*n)
• Tamanho máximo do rebolo: 500 x 中203 x 50-75 mm
• Motor do fuso: 40x4 (HP*P)
• Velocidade do rebolo (50HZ/60HZ): 1450 RPM
• Altura da máquina (deslocação até à altura superior): ≈3900 mm
• Espaço útil (C x L): 18100x5060 mm
• Peso: ≈78000 kg
