Antena rádio 3115

tipo cornetade corneta

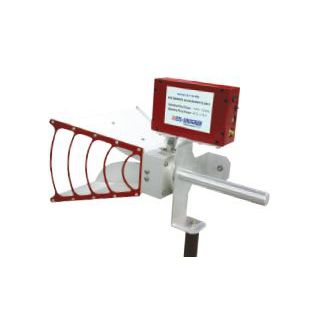

o Modelo 3115-PB da ETS-LinETS-Lindgren é a nossa popular Antena tipo corneta de guia de onda dupla de dupla face Modelo 3115, equipada com um pacote de pré-amplificador atualizado e calibrada como uma única unidade. Nesta configuração, quaisquer possíveis desajustes entre a antena e o pré-amplificador são tidos em conta no fator de antena (AF) que é fornecido com esta unidade. Note-se que o 3115-PB não se destina a ensaios RSE de radiadores intencionais. Características principais Concebido para MIL-STD 461 Equipado com pré-amplificador para aumentar a sensibilidade Pré-amplificador e antena calibrados como uma única unidade Montagem flexível de AF extremamente baixa Não se destina a testes RSE de radiadores intencionais Concebida para MIL-STD-461 A antena tipo corneta 3115 (sem pré-amplificador) é idêntica à antena descrita na norma MIL-STD-461 RE102, para ensaios de emissões acima de 1 GHz. Amplificador adaptado O pré-amplificador tem uma gama de frequências de 1 GHz a 18 GHz e um ganho típico de 28 dB. A planicidade do ganho em toda a gama é de 2,5 dB. O pré-amplificador tem uma figura de ruído máxima de 4 dB, sendo a figura de ruído típica de 3 dB. A potência de saída é de +17 dB no mínimo no ponto de 1 dB. As características de entrada e saída do pré-amplificador são um VSWR de entrada e saída de 2: 1 no máximo.
