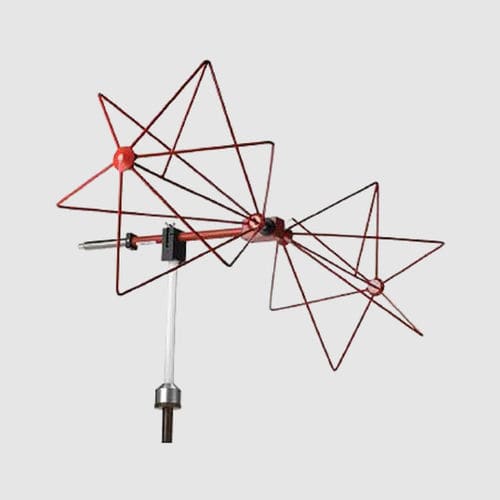

Antena rádio 3110C

bicônicaexteriorcompacta

As antenas bicónicas modelo 3110C da ETS-Lindgren combinam várias características únicas para alcançar elevados níveis de desempenho. O design do balun, da linha de alimentação e da gaiola do elemento proporcionam ao modelo 3110C curvas de resposta que são quase lineares, tornando-o ideal para medições de varrimento. A insensibilidade da antena à orientação no plano vertical ajuda a eliminar qualquer mudança de orientação não notada ou não registada como causa de uma alteração nos resultados do teste. Para alcançar este tipo de desempenho, o balun foi concebido utilizando um transformador desequilibrado para equilibrado. Isto resulta numa transformação de corrente muito uniforme. Ferrites também são colocados ao longo das linhas de alimentação, reduzindo a corrente de modo comum que pode interferir com o padrão da antena nas medições polarizadas verticalmente. O 3110C também é fácil de montar, e agora possui um suporte stinger com colar quadrado. Este colar permite um alinhamento fácil da polarização quando se utiliza um mastro ETS-Lindgren. As aplicações comuns para o modelo 3110C incluem medições de acordo com as especificações MIL-STD, ANSI C63.4, FCC-18 e testes de emissões EN 55022. Características principais Tamanho compacto para utilização em espaços limitados O design exclusivo do elemento melhora o desempenho Design de balun melhorado para maior eficiência Montagem flexível Excelente simetria de RF Características do produto Design único do elemento Algumas antenas bicónicas apresentam uma saliência eléctrica a 281 MHz, mas o design da travessa do elemento bicónico da ETS-Lindgren melhora o desempenho ao eliminar este problema. A travessa da bicónica liga o elemento central ao elemento exterior, diminuindo o ressalto. Outra melhoria são as gaiolas de elementos que não podem ser apertadas em demasia quando aparafusadas no balun.
