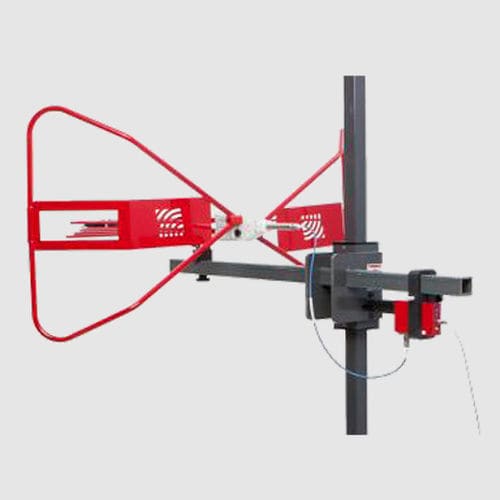

Antena rádio 3142E-PB

bicônicacompactahíbrida

O Modelo 3142E-PB BiConiLog da ETS-Lindgren é uma antena híbrida que combina design inovador, tamanho compacto e excelente desempenho com um módulo pré-amplificador actualizado. Esta antena permite aos usuários medir uma faixa de frequência de 30 MHz a 6 GHz em uma única varredura, negando a necessidade de múltiplas antenas e a configuração de equipamentos demorada. A antena e o módulo pré-amplificador são calibrados em conjunto, incluindo a secção do cabo que liga o módulo à porta da antena. Qualquer possível incompatibilidade entre o pré-amplificador e a antena é tida em conta no factor antena. Observe que o 3142E-PB não se destina ao teste RSE de radiadores intencionais. O modelo 3142E-PB cobre toda a faixa da antena 3142E de 30 MHz a 6 GHz. Módulo pré-amplificador O pré-amplificador ligado à antena tem uma gama de frequências de 30 MHz a 6 GHz e um ganho típico mínimo de 55 dB. A planicidade do ganho é de ± 2,5 dB e o valor do ruído é de 3 dB acima de 200 MHz e 5 dB típico abaixo de 200 MHz. A potência de saída é de +20 dBm mínimo no ponto 1 dBm. As características de entrada e saída do pré-amplificador são um VSWR de entrada e saída máximo de 2:1. A temperatura de operação varia de -20°C a +75°C (-4°F a +167°F).
