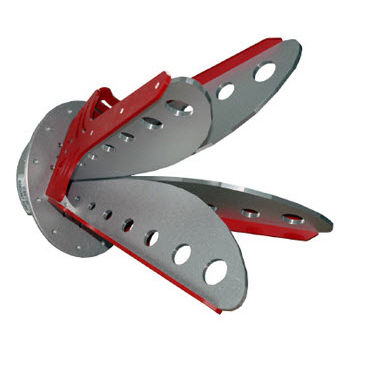

O design de limites abertos da corneta quadrada de limites abertos 3164-08 da ETS-Lindgren torna esta antena única em termos de aparência e desempenho. Devido ao excelente ganho e ao VSWR melhorado, a 3164-08 substitui os modelos anteriores 3164-04 e 3164-07.
Características principais
Polarização linear ou circular (com híbrido)
Baixo VSWR com ganho melhorado
Design compacto
Esquemas de montagem flexíveis
Flange de montagem em tripé padrão
Placa de montagem na parede opcional
Design de limite aberto
Modelado numericamente, o design de contorno aberto do modelo 3164 é semelhante a duas antenas de guia de ondas de dois lados colocadas ortogonalmente uma à outra.
Ideal para testes de baixa frequência
O modelo 3164-08 é ideal para aplicações que incluem testes sem fio UWB (3 GHz a 10 GHz) e testes de frequência mais baixa (700 MHz a 3 GHz) para aplicações GSM, PCS, Wi-Fi, etc. O design compacto do 3164-08 torna-o ideal para utilização como antena montada em tripé ou na parede.
Montagem modular
Caso se pretenda uma montagem na parede, pode ser encomendada uma placa de montagem na parede opcional, que ajuda a manter a integridade da blindagem na câmara.
Especificações físicas
Altura: 36,07 cm (14,20 pol.)
Profundidade: 36,58 cm (14,40 pol.)
Largura: 36,07 cm (14,20 pol.)
Peso: 5,1 kg (11,24 lb)
Especificações eléctricas
Impedância: 50
Tipo de padrão: Direcional
Polarização: Linear dupla
---
