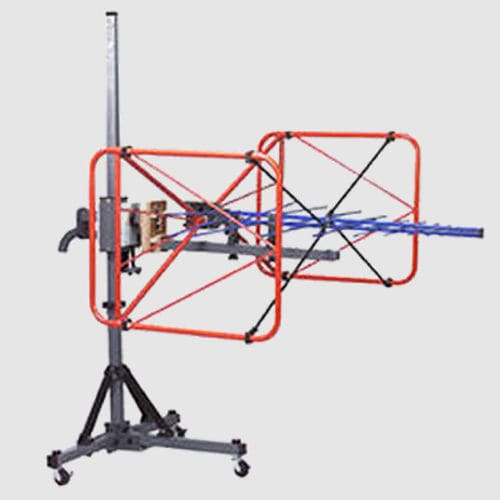

Antena de banda larga 3140B

AMbicônicalog-periódica

o modelo 3140B BiConiLog da ETS-Lindgren faz parte de uma série de antenas híbridas concebidas para medições de imunidade radiada (RI) EMC de banda larga. O modelo 3140B BiConiLog apresenta um design patenteado do elemento T-Bow Tie que melhora significativamente o desempenho de baixa frequência, em comparação com as antenas bicónicas convencionais ou outras antenas híbridas. Ao configurar o modelo 3140B, os elementos T-Bow Tie são facilmente fixados/desligados com botões de parafuso apertados à mão. Uma vez montada, a antena é autónoma quando colocada com a extremidade do balun para baixo no plano de terra. A antena é protegida por um acabamento em pó resistente. O Modelo 3140B BiConiLog não foi concebido para ser utilizado para medições de ER (emissões por radiação). Para aplicações de ER, a ETS-Lindgren recomenda o modelo 3142E Biconilog. Características principais Garantia de dois anos Adapta-se a câmaras compactas Acabamento resistente com revestimento em pó Especificações físicas Altura: 76,65 cm (30,18 pol.) Comprimento: 149,3 cm (58,78 pol.) Largura: 161,5 cm (63,58 pol.) Peso: 10 kg (22,05 lb) Especificações eléctricas Conectores: Tipo N Impedância (nominal): 50 Potência máxima contínua: 1 kW Tipo de padrão: Direcional Potência de pico: 1,3 kW Polarização: Linear VSWR (média): 2.0:1
