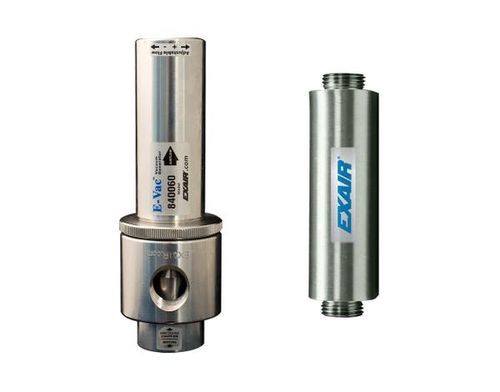

Ejetor Venturi regulável Model 841008M E-Vac

tipo Venturide simples estágiopara aspirador

Visão geral
A série Adjustable E‑Vac® da EXAIR é um gerador de vácuo acionado por ar comprimido com nível de vácuo e fluxo ajustáveis. As unidades são compactas, sem peças móveis e indicadas para operações industriais de pick‑and‑place, fixação, elevação, embalagem e manuseio de superfícies. O silenciador de passagem direta é recomendado em ambientes com partículas e oferece a maior redução de ruído (até 26 dBA).

Aplicações

• Captação e colocação de peças e conjuntos
• Abertura de sacos e embalagens
• Aplicação de etiquetas
• Termoformagem e evacuação de moldes
• Enchimento a vácuo e testes de vazamento
• Evacuação de recipientes e embalagem a vácuo
• Fixação, mandrilamento e ferramentas para robôs
• Alinhamento e alimentação de papel em equipamentos de impressão
• Prensas a vácuo para folheados e laminados

Vantagens

• Nível de vácuo ajustável por rotação do escape com anel de bloqueio
• Consumo de ar otimizado conforme a necessidade de vácuo
• Sem peças móveis — livre de manutenção
• Silenciador de passagem direta permite a passagem de partículas sem entupimento
• Operação silenciosa (silenciador de passagem direta até 26 dBA)
• Resposta instantânea e vácuo estável em design de estágio único
• Construção leve em alumínio 6061
• Fácil montagem no ponto de uso; portátil

Modelos / Configurações (resumo)
Adjustable E‑Vac apenas: 840008 — 8.2 SCFM (232 SLPM); 840015 — 15.4 SCFM (436 SLPM); 840030 — 26.4 SCFM (748 SLPM); 840060 — 62.7 SCFM (1,775 SLPM).
Com silenciador de passagem direta: 840008M, 840015M, 840030M, 840060M.
Kits: kits básicos (841xxx), kits com silenciador (841xxM), kits deluxe com filtro e regulador (842xxx / 842xxxM).

Notas de desempenho
- Configuração de fábrica 15 in Hg (≈51 kPa); máximo ≈25 in Hg (≈85 kPa) em superfícies não porosas (vácuo maior aumenta o consumo de ar).
- Vácuo e fluxo ajustáveis afrouxando o anel de bloqueio e girando o escape; apertar para fixar.
- A seleção do modelo fornece diferentes consumos de ar / capacidades de fluxo (ver modelos acima).

Acessórios e componentes do sistema
A EXAIR oferece silenciadores (standard e passagem direta), conexões, conectores push‑in, tubulação de poliuretano (1/4" e 3/8"; comprimentos até 50'), válvulas de retenção, manômetros (0–30 in Hg), clip de montagem e filtros/reguladores opcionais. Recomendações:

• Silenciador standard: extremidade fechada, indicado para ambientes sem poeira
• Silenciador de passagem direta: resiste ao acúmulo de detritos e proporciona melhor redução de ruído
• Tubulação de vácuo: vários tamanhos e comprimentos para o layout do sistema
• Válvulas de retenção e conexões giratórias/passantes para manter o vácuo e simplificar a montagem
• Separadores de drenagem automática e filtros de remoção de óleo para a alimentação de ar comprimido

Galeria / Observações sobre kits
Os kits deluxe incluem bomba, ventosas, conexões, tubulação, clip de montagem, filtro e regulador com acoplador. A família é fabricada em alumínio e disponível em quatro tamanhos.

Características / Especificações técnicas

• Série: Adjustable E‑Vac®
• Construção: alumínio 6061
• Operação: acionado por ar comprimido (sem necessidade de eletricidade)
• Vácuo ajustável: fábrica 15 in Hg (51 kPa); máx. ≈25 in Hg (85 kPa) em superfícies não porosas
• Opções de consumo/fluxo: 8.2 SCFM (232 SLPM) — 840008; 15.4 SCFM (436 SLPM) — 840015; 26.4 SCFM (748 SLPM) — 840030; 62.7 SCFM (1,775 SLPM) — 840060
• Fluxo máximo (outras configurações) até 81 SCFM (2,294 SLPM)
• Redução sonora: silenciador de passagem direta até 26 dBA
• Sem peças móveis — sem manutenção; porta de vácuo roscado NPT
• Acessórios disponíveis: silenciadores, válvulas de retenção, manômetros, conexões, tubulação, separadores, reguladores, válvulas solenóides
