Ejetor Venturi regulável Model 842015 E-Vac

tipo Venturide sucçãocompacto

Visão geral
Os kits E-Vac® Deluxe incluem um silenciador, um sortimento de (4) pares de ventosas (correspondentes ao desempenho desse E-Vac), conexões de vácuo: (2) retas, (2) de cotovelo e (1) em T, 10' (3 m) de tubulação de vácuo, um separador-filtrante, regulador de pressão e uma braçadeira de montagem. O Adjustable E-Vac da EXAIR é uma série de geradores de vácuo acionados por ar comprimido de baixo custo, onde o vácuo e as taxas de fluxo podem ser facilmente ajustados para atender aos requisitos da aplicação. Essas bombas de vácuo são ideais para uma ampla variedade de aplicações de pick and place, abertura de caixas, fixação, elevação, chucking e montagem em superfície. São livres de manutenção e não possuem peças móveis que se desgastem. Os kits Deluxe Adjustable E-Vac permitem experimentar com uma variedade de ventosas.

Aplicações

• Pick and place de peças e equipamentos
• Abertura de sacos/embalagens
• Posicionamento de etiquetas
• Formação por vácuo
• Evacuação de moldes
• Enchimento a vácuo
• Testes de vazamento
• Evacuação de contentores
• Fixação e chucking
• Alinhamento e alimentação de papel em equipamentos de impressão
• Embalagem a vácuo
• Montagem superficial
• Prensa a vácuo para folheados e laminados
• Formação de caixas
• Ferramentaria robótica
• Aspiração de líquidos para testes

Vantagens

• Fácil ajuste do nível de vácuo exigido pela aplicação
• Minimiza o uso de ar comprimido
• Compacto e portátil
• Design anti-obstrução permite que poeira e contaminantes passem
• Design de estágio único elimina flutuações de vácuo
• Funcionamento silencioso (silenciadores opcionais disponíveis)
• Vácuo instantâneo
• Fácil de montar no ponto de uso
• Leve e robusto
• Sem peças móveis – sem manutenção
• Resposta rápida – aumenta o ciclo
• Construção em alumínio 6061 durável
• Operação segura – sem eletricidade

Modelos / Kits
Geradores de vácuo Adjustable E-Vac (Adjustable E-Vac apenas):
840008 | 840015 | 840030 | 840060

Adjustable E-Vac com silenciador de passagem direta:
840008M | 840015M | 840030M | 840060M

Adjustable E-Vac Kit sem silenciador de passagem direta (inclui E-Vac, ventosas, conexões, tubulação, braçadeira de montagem):
841008 | 841015 | 841030 | 841060

Adjustable E-Vac Kit com silenciador de passagem direta (inclui E-Vac, silenciador, ventosas, conexões, tubulação, braçadeira de montagem):
841008M | 841015M | 841030M | 841060M

Adjustable E-Vac Deluxe Kit sem silenciador de passagem direta (inclui E-Vac, ventosas, conexões, tubulação, braçadeira de montagem, filtro e regulador):
842008 | 842015 | 842030 | 842060

Adjustable E-Vac Deluxe Kit com silenciador de passagem direta (inclui E-Vac, silenciador, ventosas, conexões, tubulação, braçadeira de montagem, filtro e regulador):
842008M | 842015M | 842030M | 842060M

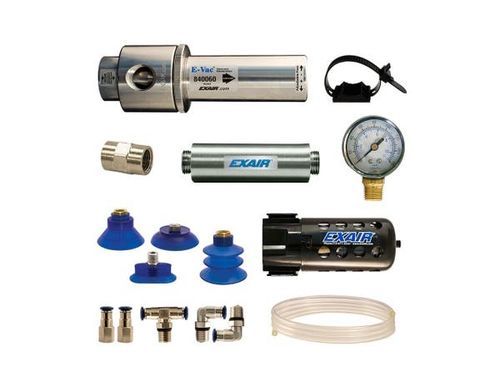

Incluído no Kit Deluxe (típico)

• Silenciador (quando selecionado)
• Sortimento de (4) pares de ventosas correspondentes ao desempenho do E-Vac
• Conexões de vácuo: 2 retas, 2 de cotovelo, 1 em T
• 10' (3 m) de tubagem de vácuo
• Separador-filtrante (tipo drenagem automática)
• Regulador de pressão (com acoplador)
• Braçadeira de montagem

Características / especificações técnicas

• Marca: EXAIR
• Modelo: Adjustable E-Vac®
• SKU (página do produto): P842008
• Faixa de vácuo: até 25" Hg (85 kPa) (máximo em superfícies sólidas não porosas)
• Configuração de vácuo de fábrica: 15" Hg (51 kPa)
• Fluxo de ar / tamanhos: tamanhos disponíveis com vazões de até 81 SCFM (2.294 SLPM) dependendo do modelo
• Exemplos de consumo de ar (a 80 PSIG): 8,2 SCFM (modelo 840008), 15,4 SCFM (840015), 26,4 SCFM (840030), 62,7 SCFM (840060)
• Tempos de evacuação e curvas de fluxo de vácuo fornecidos por modelo (dados de fábrica)
• Construção: alumínio 6061 (durável, leve)
• Sem peças móveis – livre de manutenção
• Kits: configurações standard e deluxe disponíveis; kits deluxe incluem separador-filtrante e regulador de pressão
• Tubagem típica fornecida com o kit: 10' (3 m) tubagem de vácuo em poliuretano
• Opções de silenciador: silenciador padrão e silenciador de passagem direta (passagem direta recomendado onde há partículas)
• Acessórios disponíveis: silenciadores, conexões, válvulas de retenção, manómetro, conectores push-in, braçadeira de montagem, comprimentos de tubagem, etc.
• Preço (página): 1050 (USD) — preço mostrado na página do produto
