Ejetor Venturi de alta vazão Model 812008 E-Vac

tipo Venturide simples estágiopara a indústria do plástico

Visão geral

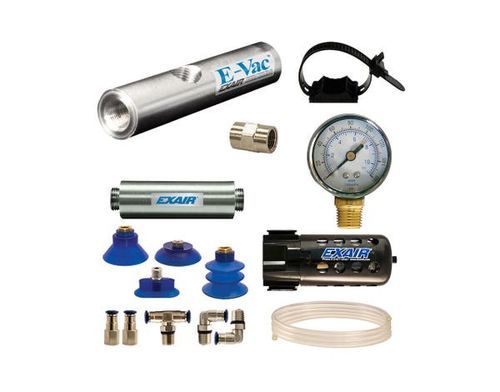

Os kits Deluxe adicionam um separador de filtro e um regulador de pressão ao In-Line E-Vac®, ventosas, conexões e tubo incluídos. Esses geradores de vácuo monostágio e cilíndricos são compactos e fáceis de montar no ponto de utilização. Os kits incluem ventosas, conexões e tubulação e podem ser fixados rosqueando diretamente na linha de ar comprimido ou usando a presilha de montagem fornecida. Unidades de alto vácuo atingem até 27" Hg (91 kPa) e o fluxo de vácuo depende do modelo; são tipicamente usadas em materiais não porosos, como vidro, chapas de aço e plástico. O silenciador padrão (extremidade fechada) é adequado para ambientes sem poeira; o silenciador de passagem direta é recomendado onde há partículas, pois evita acúmulo de detritos. Silenciadores de passagem direta oferecem a melhor redução de ruído (até 26 dBA).

Aplicações

• Pick-and-place de peças e componentes
• Abertura de sacos e embalagens
• Colocação e manuseio de etiquetas
• Conformação por vácuo e evacuação de moldes
• Enchimento por vácuo e testes de estanqueidade
• Evacuação de recipientes, fixação e mandrilamento
• Alinhamento e alimentação de papel em equipamentos de impressão
• Embalagem a vácuo e montagem superficial
• Prensa de vácuo para chapas e laminados
• Formação de caixas e ferramentas robóticas
• Manuseio de líquidos por vácuo para ensaios

Vantagens

• Design compacto e portátil
• Venturi monostágio que elimina flutuações de vácuo
• Funcionamento silencioso (silenciadores opcionais disponíveis)
• Geração instantânea de vácuo
• Fácil montagem no ponto de uso (rosqueie na linha de ar ou use a presilha)
• Construção leve e durável em alumínio 6061
• Sem peças móveis — manutenção mínima
• Múltiplos modelos para corresponder ao fluxo e vácuo necessários
• Resposta rápida para reduzir o tempo de ciclo
• Operação pneumática segura — não requer eletricidade

Modelos / Kits (seleção)
Exemplo de SKU exibido no cabeçalho da página: P812002H (produto configurável).

Geradores E-Vac de Alto Vácuo — exemplos de modelos (não porosos)
810002 — 2.3 SCFM (65 SLPM)
810003 — 3.3 SCFM (93 SLPM)
810006 — 6.2 SCFM (176 SLPM)
810008 — 8.4 SCFM (238 SLPM)
810013 — 13.2 SCFM (374 SLPM)
810023 — 23.1 SCFM (654 SLPM)
810031 — 30.8 SCFM (872 SLPM)
Vácuo máximo para os modelos listados: 27" Hg (91 kPa). Fluxo de vácuo e consumo de ar variam conforme o modelo e a opção de silenciador.

Kits — exemplos mostrados nas tabelas de produto
E-Vac Only: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac Kit Sem Silenciador (inclui E-Vac, ventosas, conexões, tubo, presilha de montagem): 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac Deluxe Kit Sem Silenciador (inclui E-Vac, ventosas, conexões, tubo, presilha, filtro e regulador): 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac Com Silenciador Padrão: 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac Kit Com Silenciador Padrão: 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac Deluxe Kit Com Silenciador Padrão: 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac Com Silenciador de Passagem Direta: 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac Kit Com Silenciador de Passagem Direta: 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac Deluxe Kit Com Silenciador de Passagem Direta: 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M

Acessórios (seleção)

• Silenciadores — padrão (extremidade fechada) e de passagem direta (recomendado em presença de partículas; melhor redução sonora até 26 dBA)
• Conexões e tubulação — conexões push-in e tubulação de poliuretano (comprimentos: 10', 20', 30', 40', 50'); minimizar comprimento da tubulação para melhores tempos de fixação/liberação
• Válvula de retenção — mantém o vácuo em caso de perda de ar comprimido; alto fluxo com restrição mínima
• Manômetro — modelos para 0–30" Hg
• Conectores push-in, giros, tees, passantes e uniões — múltiplos tamanhos e tipos de rosca
• Presilha de montagem — presilha com cinta incluída em muitos kits
• Separadores de filtro com dreno automático e filtros de remoção de óleo recomendados para preparo do ar comprimido; reguladores de pressão e válvulas solenóides para controle

Desempenho (resumo)
Unidades de alto vácuo disponíveis até 27" Hg (91 kPa). Fluxo de vácuo e consumo de ar dependem do modelo e da opção de silenciador selecionados. Exemplos de fluxos (SCFM a 80 PSIG): 2.3, 3.3, 6.2, 8.4, 13.2, 23.1, 30.8 SCFM. Números de modelo mais altos correspondem a maiores capacidades de fluxo; tempos de evacuação e tabelas de desempenho detalhadas são fornecidos por modelo nas especificações do produto.

Especificações técnicas

• Família de produto: In-Line E-Vac® (Alto Vácuo, kit Deluxe mostrado)
• Vácuo máximo: até 27" Hg (91 kPa)
• Fluxo de vácuo: varia por modelo (exemplos até 30.8 SCFM / 872 SLPM)
• Construção: alumínio 6061
• Projeto: gerador de vácuo venturi monostágio, sem peças móveis
• Operação: pneumática — não requer eletricidade
• Kits incluem (Deluxe): unidade E-Vac, sortimento de ventosas, conexões (reta/curva/tee), tubo 10', presilha de montagem, separador de filtro com dreno automático, regulador de pressão (com acoplador)
• Opções de silenciador: silenciador padrão (extremidade fechada) e silenciador de passagem direta (recomendado para partículas; melhor redução de ruído)
• Aplicações típicas: pick & place, embalagem, rotulagem, conformação, teste de vazamento, ferramentas robóticas, prensa a vácuo, embalagem a vácuo
• SKU de exemplo na página: P812002H
• ID do produto na página: 11085
• Preço exibido (configuração principal): $879.00 (USD)
