Ejetor Venturi de simples estágio 840030

com baixo nível de ruídoportátilregulável

Visão geral

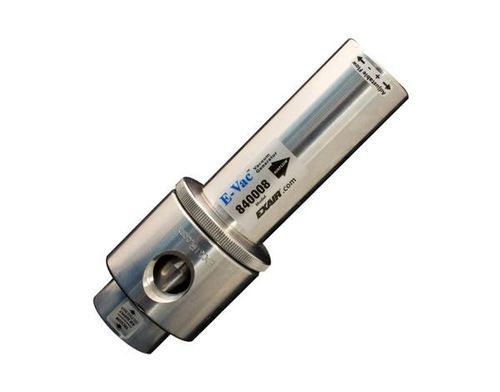

O EXAIR Adjustable E-Vac® é uma família econômica de geradores de vácuo acionados por ar comprimido, com níveis de vácuo e fluxo facilmente ajustáveis para atender aos requisitos da aplicação. Compacto e sem peças móveis, é adequado para pick-and-place, abertura de sacos/embalagens, fixação, elevação, furação (chucking) e montagem em superfície. O vácuo e o fluxo são ajustados girando o venturi/escape e fixando com o anel de trava. Há uma variedade de ventosas e acessórios para montar sistemas completos de vácuo.

Aplicações

• Pick and place de peças e equipamentos
• Abertura de sacos e embalagens
• Posicionamento de rótulos
• Conformação e evacuação de moldes por vácuo
• Enchimento por vácuo e teste de vazamentos
• Evacuação de recipientes e embalagem a vácuo
• Fixação, chucking e montagem superficial
• Alinhamento e alimentação de papel em máquinas de impressão
• Formação de caixas e ferramentas robóticas
• Manuseio de líquidos para testes

Vantagens

• Ajuste simples do nível de vácuo no ponto de uso
• Minimiza o consumo de ar comprimido
• Compacto, portátil e fácil de montar
• Projeto anti-entupimento que permite passagem de poeira e contaminantes
• Projeto monoestágio que elimina flutuações de vácuo
• Operação silenciosa (silenciadores opcionais disponíveis)
• Vácuo instantâneo e resposta rápida
• Sem peças móveis — sem manutenção
• Construção em alumínio 6061
• Operação segura — não requer eletricidade
• Múltiplos modelos para diferentes requisitos de fluxo

Modelos / Kits (tabela resumo)
Cabeçalho: SCFM (SLPM) — Adjustable E-Vac Only — Adjustable E-Vac With Straight Through Muffler — Kit Without Straight Through Muffler — Kit With Straight Through Muffler — Deluxe Kit Without Straight Through Muffler — Deluxe Kit With Straight Through Muffler
8.2 SCFM (232 SLPM) — 840008 — 840008M — 841008 — 841008M — 842008 — 842008M
15.4 SCFM (436 SLPM) — 840015 — 840015M — 841015 — 841015M — 842015 — 842015M
26.4 SCFM (747 SLPM) — 840030 — 840030M — 841030 — 841030M — 842030 — 842030M
62.7 SCFM (1,775 SLPM) — 840060 — 840060M — 841060 — 841060M — 842060 — 842060M

Desempenho (pontos-chave)

• Configuração de fábrica: 15" Hg (51 kPa). Máximo em superfícies não porosas: ~25" Hg (85 kPa).
• Fluxo e vácuo variam conforme a porosidade da carga; ajustar o escape/venturi altera tanto o vácuo quanto o consumo de ar.
• Exemplos de desempenho a 15" Hg, 80 PSIG: 840008 = 8.2 SCFM (232 SLPM), 840015 = 15.4 SCFM (436 SLPM), 840030 = 26.4 SCFM (747 SLPM), 840060 = 62.7 SCFM (1,775 SLPM).
• Tempos de evacuação dependem do volume do recipiente; consulte as tabelas detalhadas na ficha técnica.

Acessórios (resumo)
Componentes necessários para montar um sistema: silenciadores, tubulação, válvulas de retenção, conectores push-in, conexões, ventosas, clipe de montagem, filtro e regulador (nos Deluxe Kits). Itens principais:

• Silenciadores padrão: 900800 (1/4 MNPT), 900801 (3/8 MNPT), 900802 (1/2 MNPT)
• Silenciadores de passagem direta: 890001 (1/4 MNPS), 890002 (3/8 MNPS), 890003 (1/2 MNPS), 890004 (3/4 MNPS), 890005 (1 MNPS)
• Válvulas de retenção: 900804 (1/4 FNPT), 900805 (3/8 FNPT), 900806 (1/2 FNPT)
• Manômetro de vácuo: 900811 (0-30" Hg)
• Conectores push-in e uniões giratórias (ex.: séries 900773–900796)
• Tubulação de vácuo disponível em vários comprimentos (900795-10 … 900795-50 e série 900796)
• Clipe de montagem: 900798

Como funciona (resumo)
O ar comprimido entra pela entrada e é acelerado através de um bocal dirigido para o venturi. Uma entrada de vácuo tangencial entre o orifício e o venturi suga o ar do ponto de sucção; o ar induzido mistura-se ao fluxo principal e é exaurido. Para ajustar vácuo/fluxo: afrouxe o anel de trava, gire o escape (anti-horário para aumentar, horário para diminuir) e aperte novamente o anel.

Características / especificações técnicas

• Família de modelos: Adjustable E-Vac®
• Fabricante / Marca: EXAIR
• Construção: alumínio 6061
• Operação: gerador de vácuo acionado por ar comprimido (sem eletricidade)
• Ajustabilidade: vácuo e fluxo ajustáveis via venturi/escape; anel de trava fixa a regulagem
• Faixa de vácuo: fábrica 15" Hg (51 kPa); máximo ≈ 25" Hg (85 kPa) em superfícies não porosas
• Tamanhos de fluxo disponíveis (nominais): 8.2, 15.4, 26.4, 62.7 SCFM (232, 436, 747, 1775 SLPM)
• Opções de modelo e kit: E-Vac somente; E-Vac com silenciador de passagem direta; Kits e Deluxe Kits (incluem filtro e regulador)
• Sem peças móveis — sem manutenção
• Alimentação recomendada: ar comprimido limpo e seco; usar separadores e filtros para remoção de óleo para melhor desempenho
• Acessórios opcionais: silenciadores, válvulas de retenção, manômetro, conectores push-in, uniões giratórias, tubulação, ventosas, clipe de montagem
