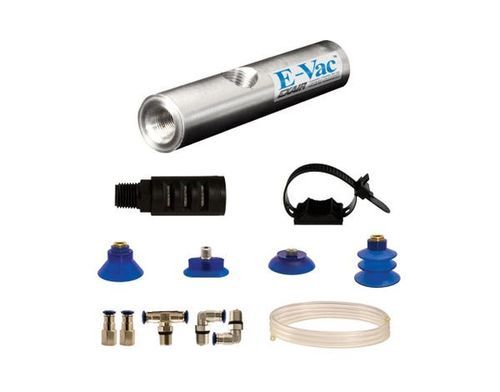

Ejetor Venturi de alta vazão Model 810002

tipo Venturide simples estágiopara painéis metálicos

Visão geral
Unidades de alto vácuo até 27 in Hg (91 kPa) com fluxos de vácuo até 15,8 SCFM (447 SLPM) são tipicamente usadas para materiais não porosos, como vidro, chapas de aço e plástico. Essas unidades cilíndricas de estágio único são compactas e fáceis de montar no ponto de uso. Podem ser fixadas rosqueando-as diretamente em uma linha de ar comprimido ou utilizando um clipe de montagem.

Aplicações

• Pick and place de peças e equipamentos
• Abertura de sacos/embalagens
• Posicionamento de rótulos
• Formagem a vácuo
• Evacuação de moldes
• Enchimento a vácuo
• Teste de vazamento
• Evacuação de recipientes
• Apertos e fixação (clamping/chucking)
• Alinhamento e alimentação de papel em equipamentos de impressão
• Embalagem a vácuo
• Montagem superficial
• Prensa a vácuo para folheados e laminados de madeira
• Formação de caixas
• Ferramentas robóticas
• Vácuo de líquidos para testes

Vantagens

• Compacto, portátil
• Design de estágio único elimina flutuações de vácuo
• Operação silenciosa
• Vácuo instantâneo
• Fácil de montar no ponto de uso
• Leve e robusto
• Sem peças móveis — sem manutenção
• Vários modelos para atender requisitos de fluxo e nível de vácuo
• Resposta rápida — aumenta o tempo de ciclo
• Construção durável em alumínio 6061
• Operação segura - não requer eletricidade

Modelos (tabela de seleção)
Geradores E-Vac de alto vácuo (não porosos) — escolha por SCFM / SLPM:
Colunas de modelo (2.3 SCFM / 65 SLPM, 3.3 SCFM / 93 SLPM, 6.2 SCFM / 176 SLPM, 8.4 SCFM / 238 SLPM, 13.2 SCFM / 374 SLPM, 23.1 SCFM / 654 SLPM, 30.8 SCFM / 872 SLPM)
E-Vac Apenas: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac Kit Sem Silenciador: 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac Deluxe Kit Sem Silenciador: 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac Com Silenciador Padrão: 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac Kit Com Silenciador Padrão: 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac Deluxe Kit Com Silenciador Padrão: 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac Com Silenciador de Passagem Direta: 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac Kit Com Silenciador de Passagem Direta: 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac Deluxe Kit Com Silenciador de Passagem Direta: 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M

Acessórios (seleção)
Silenciadores (padrão)
Modelos: 900800 (Silenciador padrão 1/4 MNPT), 900801 (Silenciador padrão 3/8 MNPT), 900802 (Silenciador padrão 1/2 MNPT)
Silenciadores de passagem direta
Modelos: 890001 (1/4 MNPS), 890002 (3/8 MNPS), 890003 (1/2 MNPS), 890004 (3/4 MNPS), 890005 (1 MNPS)
Válvulas de retenção
Modelos: 900804 (1/4 FNPT), 900805 (3/8 FNPT), 900806 (1/2 FNPT)
Manômetro de vácuo
Modelo: 900811 (0-30 in Hg)
Conectores push-in (seleção)
900773 (1/4 Tube X 1/8 FNPT), 900774 (1/4 Tube X 1/8 Male Global Thread), 900775 (1/4 Tube X 1/4 Male Global Thread), 900776 (1/4 Tube X 3/8 Male Global Thread), 900777, 900778, 900779, 900780 (vários tamanhos)
Cotovelo giratório push-in / Tee de derivação / Conectores passantes
Modelos: 900781–900787 (tamanhos de cotovelos giratórios), 900788–900791 (tamanhos de tee de derivação), 900792–900793 e 900809–900810 (conectores passantes / união)
Mangueira de vácuo (poliuretano)
900795-10 (mangueira 1/4" - 10'), 900795-20 (20'), 900795-30 (30'), 900795-40 (40'), 900795-50 (50'); 900796-10 / -20 / -30 / -40 / -50 (variantes 3/8")
Clipe de montagem
Modelo: 900798 (Clipe de montagem com cinta)

Resumo de desempenho (selecionado)
Capacidade de alto vácuo: até 27 in Hg (91 kPa).
Fluxos de vácuo variam por modelo (exemplos): 2.3 SCFM, 3.3 SCFM, 6.2 SCFM, 8.4 SCFM, 13.2 SCFM, 23.1 SCFM, 30.8 SCFM.
Consumo de ar e ruído variam por modelo e opção de silenciador; consulte as tabelas de desempenho para SCFM/SLPM, ruído (dBA) e fluxo de vácuo vs. nível de vácuo.

Especificações técnicas

• Vácuo máximo: 27 in Hg (91 kPa)
• Fluxos de vácuo: até 15,8 SCFM (447 SLPM) (referência de plataforma/typical), modelos individuais fornecem fluxos de ~2,3 a 30,8 SCFM dependendo do modelo
• Consumo de ar: dependente do modelo (ver dados de desempenho)
• Design: gerador de vácuo cilíndrico de estágio único (sem peças móveis)
• Material: construção em alumínio 6061
• Montagem: rosquear diretamente na linha de ar comprimido ou usar clipe de montagem
• Opções de silenciador: sem silenciador, silenciador padrão, silenciador de passagem direta (a seleção afeta ruído e manuseio de partículas)
• Opções de kit: Kits E-Vac e Deluxe (incluem ventosas, acessórios, tubulação, clipe de montagem; Deluxe adiciona separador de filtro e regulador)
• Aplicações típicas: pick-and-place, formagem a vácuo, teste de vazamento, embalagem, ferramentas robóticas e outras tarefas industriais de vácuo para materiais não porosos
• Manutenção: não é necessária para o gerador de vácuo (sem peças móveis)
