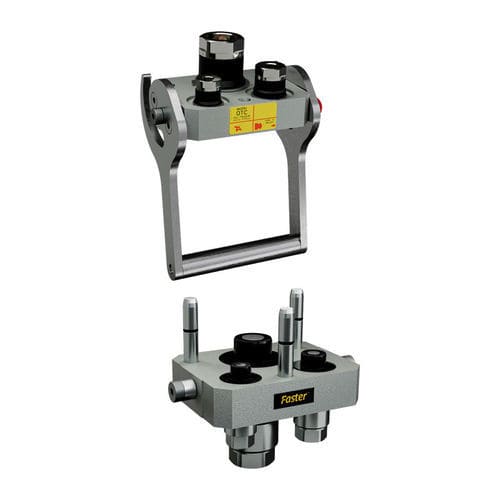

Sistema de engate rápido hidráulico MultiQTC

Série de produto
MultiQTC

Nome do produto
MultiFaster 3 linhas (tamanhos 06, 08, 20)

Aplicações
Equipamentos de construção

Downloads disponíveis (listados na página)

• Ficha técnica (PDF)
• Instruções de utilização

Itens (variantes fêmea / macho, resumo das entradas da tabela)
Itens fêmea
Número de peça: MQ3A-06-08-20-A-FC
Tamanhos do corpo (mm): 10 & 12,5 & 31,5 — Carcaças: 3 — Tag: new
Especificações: 1 x Acoplamento 3/8": BSPP 3/8" FÊMEA - ISO 1179-1; Vazão: 20 l/min a 0,2 MPa
1 x Acoplamento 1/2": BSPP 1/2" FÊMEA - ISO 1179-1; Vazão: 70 l/min a 0,2 MPa
1 x Acoplamento 1-1/4": BSPP 1-1/4" FÊMEA - ISO 1179-1; Vazão: 350 l/min a 0,2 MPa
Vedantes: HNBR & PUR

Número de peça: MQ3A-00-08-20-A-FC
Tamanhos do corpo (mm): 12,5 & 31,5 — Carcaças: 3 — Tag: new
Especificações: 1 x Acoplamento 1/2": BSPP 1/2" FÊMEA - ISO 1179-1; Vazão: 70 l/min a 0,2 MPa
1 x Acoplamento 1-1/4": BSPP 1-1/4" FÊMEA - ISO 1179-1; Vazão: 350 l/min a 0,2 MPa
Vedantes: HNBR & PUR

Itens macho
Número de peça: MQ3A-06-08-20-A-MC
Tamanhos do corpo (mm): 10 & 12,5 & 31,5 — Carcaças: 3 — Tag: new
Especificações: 1 x Acoplamento 3/8": BSPP 3/8" MACHO - ISO 1179-1; Vazão: 20 l/min a 0,2 MPa
1 x Acoplamento 1/2": BSPP 1/2" MACHO - ISO 1179-1; Vazão: 70 l/min a 0,2 MPa
1 x Acoplamento 1-1/4": BSPP 1-1/4" MACHO - ISO 1179-1; Vazão: 350 l/min a 0,2 MPa
Vedantes: HNBR & PUR

Número de peça: MQ3A-00-08-20-A-MC
Tamanhos do corpo (mm): 12,5 & 31,5 — Carcaças: 3 — Tag: new
Especificações: 1 x Acoplamento 1/2": BSPP 1/2" MACHO - ISO 1179-1; Vazão: 70 l/min a 0,2 MPa
1 x Acoplamento 1-1/4": BSPP 1-1/4" MACHO - ISO 1179-1; Vazão: 350 l/min a 0,2 MPa
Vedantes: HNBR & PUR

Desempenho / pressão de ruptura & dados de vazão (resumo da tabela técnica)
Dash 06 — Tamanho 10 mm — Pressão de trabalho: 46 MPa — Vazão: 20 l/min — Perda: 0,01 ml — Pressão de ruptura macho: 140 MPa — Pressão de ruptura fêmea: 140 MPa
Dash 08 — Tamanho 12,5 mm — Pressão de trabalho: 46 MPa — Vazão: 70 l/min — Perda: 0,01 ml — Pressão de ruptura macho: 140 MPa — Pressão de ruptura fêmea: 140 MPa
Dash 20 — Tamanho 31,5 mm — Pressão de trabalho: 46 MPa — Vazão: 350 l/min — Perda: 0,03 ml — Pressão de ruptura macho: 140 MPa — Pressão de ruptura fêmea: 140 MPa

Materiais & tratamentos
Material: Alumínio & Aço
Vedantes: HNBR & PUR
Tratamento superficial: CrIII & Zn-Ni
Temperaturas de trabalho: -20 °C a 100 °C

Especificações (página)
Compatibilidade série: MultiFaster
Tipo de válvula: Plana
Conexão: Alavanca
Desconexão: Alavanca
Conexão sob pressão: Residual permitido

Características técnicas

• Série: MultiQTC
• Nome do produto: MultiFaster 3 linhas (tamanhos 06, 08, 20)
• Tamanhos de corpo disponíveis (mm): 10, 12.5, 31.5
• Normas de acoplamento: BSPP fêmea - ISO 1179-1
• Vazões a 0,2 MPa: 20 l/min (3/8"), 70 l/min (1/2"), 350 l/min (1-1/4")
• Pressão de trabalho: 46 MPa
• Pressões de ruptura (macho/fêmea): 140 MPa
• Perda: 0,01 ml (06,08), 0,03 ml (20)
• Vedantes: HNBR & PUR
• Materiais: Alumínio & Aço
• Tratamento superficial: CrIII & Zn-Ni
• Faixa de temperatura: -20 °C a 100 °C
• Tipo de válvula: Plana; Conexão / Desconexão: Alavanca
