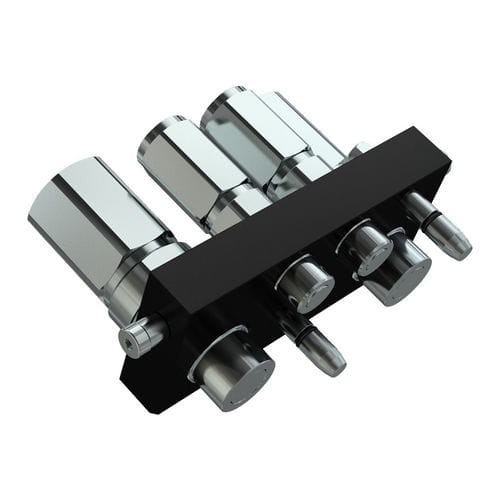

Multiconexão elétrica 3P4A series

com roscahidráulica

Série do produto
P4A

Visão geral
Placa de multi-conexão MultiFaster para duas bitolas: 2 linhas tamanho 08 (12,5 mm) e 2 linhas tamanho 16 (25 mm). Disponível em carcaças fêmea e macho com múltiplas configurações, incluindo contato elétrico opcional e diferentes combinações de acoplamentos.

Itens - Variantes fêmea

• Número da peça: 3P4A-1-3-A F C
  Especificações:
  1 x Acoplamento 1/2": BSPP 1/2" fêmea - ISO 1179-1
  Vazão: 70 l/min a 0,2 MPa
  2 x Acoplamentos 1": BSPP 1" fêmea - ISO 1179-1
  Vazão (1"): 150 l/min a 0,2 MPa
  1 contato elétrico: 3 pinos
  Vedações: NBR & PUR

• Número da peça: 3P4A-4-B F C
  Especificações:
  2 x Acoplamentos 1/2": BSPP 1/2" fêmea - ISO 1179-1
  Vazão: 70 l/min a 0,2 MPa
  2 x Acoplamentos 1": BSPP 1" fêmea - ISO 1179-1
  Vazão (1"): 150 l/min a 0,2 MPa
  Temperatura de operação: -25 °C a 100 °C
  Vedações: NBR & PUR

Itens - Variantes macho

• Número da peça: 3P4A-1-3-A M C
  Especificações:
  1 x Acoplamento 1/2": BSPP 1/2" fêmea - ISO 1179-1
  Vazão: 70 l/min a 0,2 MPa
  2 x Acoplamentos 1": BSPP 1" fêmea - ISO 1179-1
  Vazão (1"): 150 l/min a 0,2 MPa
  1 contato elétrico: 3 pinos
  Vedações: NBR & PUR

• Número da peça: 3P4A-4-C M C
  Especificações:
  2 x Acoplamentos 1/2": BSPP 1/2" fêmea - ISO 1179-1
  Vazão: 70 l/min a 0,2 MPa
  2 x Acoplamentos 1": BSPP 1" fêmea - ISO 1179-1
  Vazão (1"): 150 l/min a 0,2 MPa
  Vedações: NBR & PUR

Especificações técnicas (ruptura/pressão/desempenho)

• Tamanho 08 — Diâmetro: 12,5 mm; Pressão de trabalho: 25 MPa; Vazão: 70 l/min a 0,2 MPa; Vazamento: 0,01 ml; Pressão de ruptura (macho/fêmea/ combinada): 100 MPa
• Tamanho 16 — Diâmetro: 25 mm; Pressão de trabalho: 25 MPa; Vazão: 150 l/min a 0,2 MPa; Vazamento: 0,03 ml; Pressão de ruptura (macho/fêmea/combinada): 100 MPa

Materiais & Tratamentos
Material: Alumínio & Aço
Vedações: NBR & PUR
Tratamento de superfície: MATE 500 (CrIII) & pintura

Temperaturas de trabalho
-25 °C a 100 °C

Especificações
Série intercambiável: MultiFaster
Tipo de válvula: Plana
Conexão: Alavanca
Desconexão: Alavanca
Conexão sob pressão: Permitida (residual)

Avisos
Este produto pode expô-lo a substâncias como chumbo ou níquel, que o Estado da Califórnia reconhece como causadoras de câncer, defeitos congénitos ou outros danos reprodutivos.

Características / especificações técnicas

• Série: P4A (MultiFaster)
• Tamanhos disponíveis: 08 (12,5 mm) e 16 (25 mm)
• Pressão de trabalho: 25 MPa
• Vazões: 70 l/min (12,5 mm), 150 l/min (25 mm) a 0,2 MPa
• Vazamento: 0,01 ml (08), 0,03 ml (16)
• Pressão de ruptura (macho/fêmea/combinada): 100 MPa
• Padrão de acoplamento: BSPP fêmea - ISO 1179-1
• Opção de contato elétrico: contato de 3 pinos disponível
• Vedações: NBR & PUR
• Materiais: Alumínio & Aço; tratamento de superfície MATE 500 (CrIII) e pintura
• Faixa de temperatura de operação: -25 °C a 100 °C
• Válvula: Plana; conexão/desconexão por alavanca; conexão sob pressão permitida (residual)
