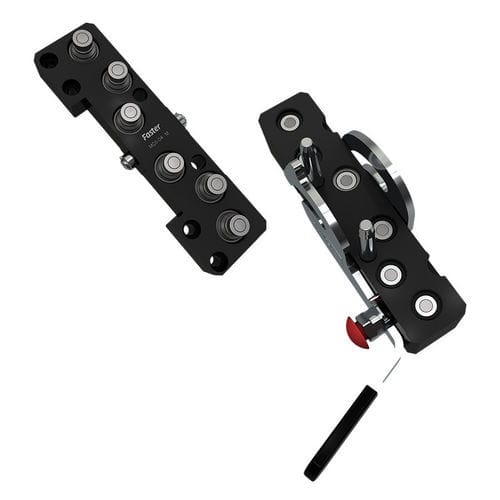

Multiconexão hidráulica MC6

rápidahidráulica6 ligações

Visão geral do produto
Placa de acoplamentos rápidos hidráulicos multi-linhas para conectar até seis linhas 1/4". A placa macho pode aceitar a placa fêmea correspondente ou acoplamentos rápidos fêmea individuais 1/4" conforme ISO 16028, proporcionando uma solução flexível para interfaces hidráulicas multicircuito em aplicações industriais.

Itens (fêmea)
Número de peça: MC6-04-38S FC
6 x Acoplamentos 1/4": 9/16"-18 UNF FÊMEA ORB - ISO 11926-1
Vazão: 20 (l/min) a 0.2 MPa
Vedações: NBR & PUR
Carcaças: 6 | Acoplamentos: 6

Itens (macho)
Número de peça: MC6-04-38S MC
6 x Acoplamentos 1/4": 9/16"-18 UNF FÊMEA ORB - ISO 11926-1
Vazão: 20 (l/min) a 0.2 MPa
Vedações: NBR & PUR
Carcaças: 6 | Acoplamentos: 6

Downloads
Ficha técnica (PDF) e Instruções de Uso disponíveis para este produto.

Avisos
Este produto pode expô-lo a produtos químicos como chumbo ou níquel, que são reconhecidos pelo Estado da Califórnia por causar câncer e defeitos congênitos ou outros danos reprodutivos.

Características / especificações técnicas

• Modelo / Série: MC6 — MultiFaster
• Tamanho dash: 04 (6.3 mm / 1/4")
• Pressão de trabalho: 20 MPa
• Vazão: 20 l/min (a 0.2 MPa)
• Perda (spillage): 0.008 ml
• Pressão de ruptura (Macho / Fêmea / Macho+Fêmea): 80 MPa
• Configuração de acoplamentos: 6 x 1/4" (9/16"-18 UNF FÊMEA ORB - ISO 11926-1)
• Vedações: NBR & PUR
• Material: Alumínio & Aço
• Temperaturas de trabalho: -25 °C a 100 °C
• Tratamento de superfície: MATE 500 (CrIII) & pintura
• Intercambiabilidade de série: MultiFaster
• Tipo de válvula: Plana
• Conexão: Alavanca
• Desconexão: Alavanca
• Conexão sob pressão: Permitida (residual)
• Exceções: É possível conectar duas placas com pressão residual de até máx. 100 bar no lado da placa fêmea e em não mais de duas linhas.
