Conector hidráulico MC4

MC4planofêmea

Descrição
A placa MC4-04 MultiFaster fornece uma solução compacta para conectar quatro linhas hidráulicas por meio de acoplamentos rápidos. A placa macho aceita tanto a placa fêmea correspondente quanto acoplamentos rápidos fêmea individuais de 1/4" compatíveis com ISO 16028, permitindo conexões modulares e flexíveis entre múltiplas linhas.

Itens (exemplos na página)

• Fêmea - Número de peça: MC4-04-38S-A FC
  • 4 × Acoplamentos 1/4" : 9/16"-18 UNF FÊMEA ORB — ISO 11926-1
  • Vazão: 20 l/min a 0,2 MPa
  • Vedações: NBR & PUR
  • Peso: 1800 g
  • Corpos: 4
  • Acoplamentos: 4
• Macho - Número de peça: 2MC4-04-38S-A MC
  • 4 × Acoplamentos 1/4" : 9/16"-18 UNF FÊMEA ORB — ISO 11926-1
  • Vazão: 20 l/min a 0,2 MPa
  • Vedações: NBR & PUR
  • Corpos: 4
  • Acoplamentos: 4

Ilustrações

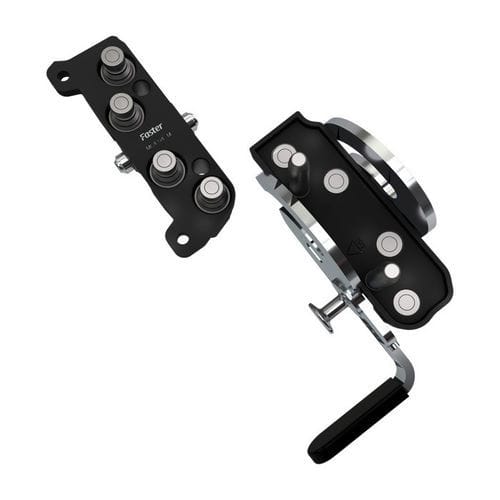

As imagens do produto mostram as placas macho/fêmea MC4 e exemplos de conexão para configurações MultiFaster de 4 linhas, ilustrando o arranjo e as posições dos acoplamentos.

Avisos
Este produto pode expô-lo a substâncias químicas como chumbo ou níquel, que o Estado da Califórnia reconhece como causadoras de câncer, defeitos congênitos ou outros danos reprodutivos.

Características / especificações técnicas

• Denominação / Série: MC4 (MultiFaster)
• Tamanho dash: 04 (6,3 mm / 1/4")
• Pressão de trabalho: 20 MPa
• Vazão: 20 l/min a 0,2 MPa
• Vazamento (spillage): 0,008 ml
• Pressão de ruptura (Macho): 80 MPa
• Pressão de ruptura (Fêmea): 80 MPa
• Pressão de ruptura (Macho + Fêmea): 80 MPa
• Acoplamentos por placa: 4 × 1/4"
• Tipo de conexão: 9/16"-18 UNF FÊMEA ORB (ISO 11926-1)
• Tipo de válvula: Plana
• Conexão / Desconexão: Alavanca
• Conexão sob pressão: Permitida (residual)
• Materiais: Alumínio & Aço
• Vedações: NBR & PUR
• Tratamento de superfície: MATE 500 (CrIII) & MATE 1000 (ZnNi)
• Temperaturas de trabalho: -25 °C a 90 °C
• Exceções: É possível conectar duas placas com pressão residual de até 100 bar no lado da placa fêmea e em não mais de duas linhas.
