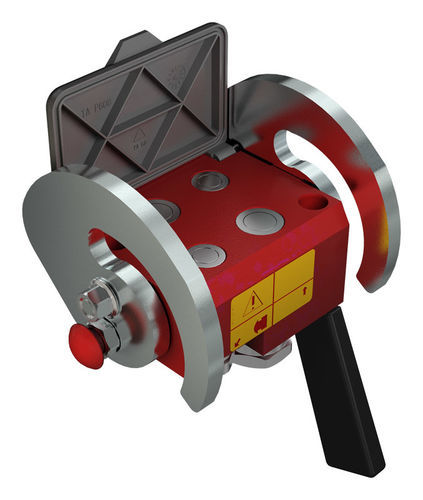

Multiconexão com rosca PH510

hidráulicade transportepara construção civil

Visão geral
Sistema de acoplamento multi-conexão hidráulico projetado para aplicações de alta pressão (pressão de trabalho 46 MPa). Equipado com duas linhas Dash 08 (12,5 mm) e duas linhas Dash 12 (19 mm), operação por alavanca e conexão/desconexão com pressão residual permitida. Disponível com diferentes tratamentos de superfície conforme o ambiente de instalação.

Versões disponíveis

• Placas pintadas em vermelho com alça e cames em aço inox
• Placas em catáforese pretas com alça e cames em aço carbono com acabamento Zn-Ni (MATE 1000) (referência com S)

Aplicações

• Equipamentos de construção
• Veículos e máquinas viárias

Itens - Fêmea
Número de peça: PH510-4-A F C
Acoplamentos 1/2": BSPP 1/2" FEMALE - ISO 1179-1
Vazão (1/2"): 60 l/min a 0.2 MPa
Acoplamentos 3/4": BSPP 3/4" FEMALE - ISO 1179-1
Vazão (3/4"): 105 l/min a 0.2 MPa
Temperatura: -25 °C a 100 °C
Vedantes: NBR & PUR
Peso: 7204 g

Número de peça: PH510S-4-A F C
Acoplamentos 1/2": BSPP 1/2" FEMALE - ISO 1179-1
Vazão (1/2"): 60 l/min a 0.2 MPa
Acoplamentos 3/4": BSPP 3/4" FEMALE - ISO 1179-1
Vazão (3/4"): 105 l/min a 0.2 MPa
Vedantes: NBR & PUR
Peso: 7204 g

Itens - Macho
Número de peça: 3PH510-4-A M C
Acoplamentos: 2 x acoplamentos 1/2" e 2 x acoplamentos 3/4" (variantes BSPP FEMALE - ISO 1179-1)
Vazão: 60 l/min (1/2") e 105 l/min (3/4") a 0.2 MPa
Temperatura: -25 °C a 100 °C
Vedantes: NBR & PUR
Peso: 4137.4 g

Número de peça: 3PH510S-4-A M C
Acoplamentos: 2 x acoplamentos 1/2" e 2 x acoplamentos 3/4" (variantes BSPP FEMALE - ISO 1179-1)
Vazão: 60 l/min (1/2") e 105 l/min (3/4") a 0.2 MPa
Vedantes: NBR & PUR
Peso: 4137 g

Especificações técnicas

• Series Interchange: MultiFaster
• Tipo de válvula: Flat
• Conexão: Alavanca
• Desconexão: Alavanca
• Conexão sob pressão: Residual permitida
• Material: Alumínio & Aço
• Vedantes: NBR & PUR
• Temperaturas de trabalho: -25 °C a 100 °C
• Tratamento de superfície: MATE 1000 (ZnNi) & Pintura
• Pressão de ruptura / Desempenho (por tamanho dash): Dash 08 (12,5 mm) — Pressão de trabalho: 46 MPa; Vazão: 60 l/min a 0.2 MPa; Vazamento: 0,01 ml; Pressão de ruptura macho: 138 MPa; fêmea: 138 MPa; macho+fêmea: 138 MPa. Dash 12 (19 mm) — Pressão de trabalho: 46 MPa; Vazão: 105 l/min a 0.2 MPa; Vazamento: 0,02 ml; Pressão de ruptura macho: 138 MPa; fêmea: 138 MPa; macho+fêmea: 138 MPa.
