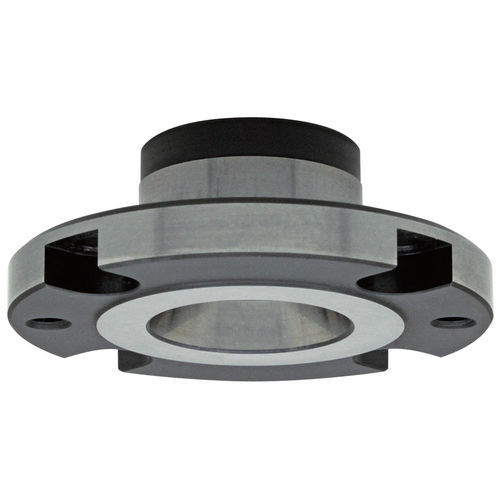

Receptor industrial AMWF-BU series

de automaçãode alta precisão

Descrição do produto
Os receptáculos Flex locator da série AMWF-BU são elementos de posicionamento de precisão projetados para uso com pinos pneumáticos de travamento por esferas da série AMWF-W. Proporcionam localização precisa e fixação fiável em ferramentaria, dispositivos de fixação e operações de montagem. Quando se aplica pressão de ar, as esferas retraem-se no pino permitindo a libertação rápida do receptáculo. A repetibilidade de localização é ±10 microns. O corpo é em aço 4140 tratado termicamente com acabamento em óxido preto.

Opções de peças disponíveis (tabela)
ID | SKU | Part Number | Type | Thread | D | D1 g6 | D2 | Dp P.C.D. | D4 | D5 +0.15/+0.05 | H ±0.003 | H1 | H2 | H3 | V Degrees | For SHCS Size | Use Locator Pin | Use with Knob-Locking Locator | PN
136932 | AMWF40-BU-D | AMWF40-BU-D | Diamond | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660L
136934 | AMWF40-BU-S | AMWF40-BU-S | Straight | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660S
136930 | AMWF40-BU-T | AMWF40-BU-T | Tapered | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660L
136933 | AMWF50-BU-D | AMWF50-BU-D | Diamond | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -
136935 | AMWF50-BU-S | AMWF50-BU-S | Straight | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -
136931 | AMWF50-BU-T | AMWF50-BU-T | Tapered | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -

Mídia (títulos de documentos)

• Especificações
• Instruções
• Ver catálogo de produtos
• Como usar
• Como instalar

Características / especificações técnicas

• Repetibilidade de localização: ±10 microns
• Material do corpo: aço 4140 tratado termicamente, acabamento em óxido preto
• Compatibilidade: pinos pneumáticos AMWF-W com travamento por esferas; receptáculos de fixação CP741
• Tipos disponíveis: Diamond, Straight, Tapered
• Roscas: M5 x 0.80 (variantes AMWF40), M6 x 1.00 (variantes AMWF50)
• Diâmetros: 60 mm (AMWF40) e 75 mm (AMWF50)
• Aplicações típicas: posicionamento e fixação em ferramentaria, dispositivos de fixação e montagem; as esferas retraem-se com pressão de ar para permitir a libertação
• Variantes dimensionais: parâmetros específicos (D, D1 g6, D2, P.C.D., D4, D5, H, H1, H2, H3, graus V) conforme listado acima
