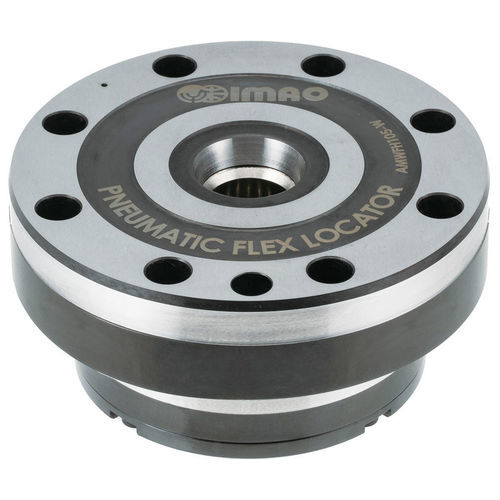

Localizador de fixação AMWFH-WP series

pneumático

Visão geral
O módulo de locação e aperto pneumático Flex (série AMWFH-WP) fornece posicionamento de alta precisão com aperto por mola e opção de aumento de força mediante entrada de ar turbo. O módulo é montado em uma placa de base enquanto o pino de aperto é fixado à placa da peça, permitindo troca rápida de placas e posicionamento repetível.

Características

• Módulo Flex para localização de alta precisão e elevada força de aperto
• Aperto por força de mola com opção de boost por ar turbo
• Repetibilidade de localização: 5 microns (0,005 mm)
• Pode ser usado como grampo de conformação para aperto OD ou ID ao montar mordentes de conformação
• Fornecido com pino diamante, pino de localização, plugue de orifício, tampas de furos de montagem e tampa de furo de localização
• Corpo: aço 1055 com acabamento em óxido negro; esferas: aço inoxidável
• Operação: fornecer ar à porta de desengate para abrir; liberar o ar para permitir o aperto por mola; fornecer ar turbo à porta turbo para aumentar a força

Mídia

• Especificações (PDF)
• Vídeo (demonstração do produto)
• Instruções (PDF)
• Catálogo do produto (Pneumatic Flex Locators)

Opções de peça

• SKU: 230401 — Peça: AMWFH105-WP — Rosca: M5 — Diâmetro: 105 mm — Força de aperto nominal: 899 lbs — Força com turbo: 2.023–2.697 lbs — Pressão de operação: 87–145 psi — Usar com: AMWFH105-M
• SKU: 230411 — Peça: AMWFH140-WP — Rosca: M6 — Diâmetro: 140 mm — Força de aperto nominal: 1.910 lbs — Força com turbo: 4.271–5.845 lbs — Pressão de operação: 87–145 psi — Usar com: AMWFH140-M

Acessórios

• AMWFH-O — castanhas de retenção OD, usináveis, usar com a braçadeira pneumática AMWFH
• AMWFH-I — castanhas de retenção ID, parafuso cônico, usar com a braçadeira pneumática AMWFH

Especificações técnicas

• Modelo: AMWFH-WP (tipo Flex, entrada de ar turbo)
• Repetibilidade de localização: 5 microns (0,005 mm)
• Método de aperto: força de mola; boost turbo via porta turbo
• Força máxima de aperto (com turbo): até 5.800 lbs (dependente do sistema); faixas por peça: 2.023–2.697 lbs (105 mm), 4.271–5.845 lbs (140 mm)
• Força nominal (sem turbo): 899 lbs (105 mm), 1.910 lbs (140 mm)
• Pressão de operação: 87–145 psi
• Material do corpo: aço 1055 com acabamento em óxido negro; esferas: aço inoxidável
• Itens fornecidos: pino diamante, pino de localização, plugue de orifício, tampas de furos de montagem, tampa de furo de localização
• Uso como grampo de conformação: compatível com mordentes para OD/ID
• Diâmetros disponíveis: 105 mm (AMWFH105-WP), 140 mm (AMWFH140-WP)
