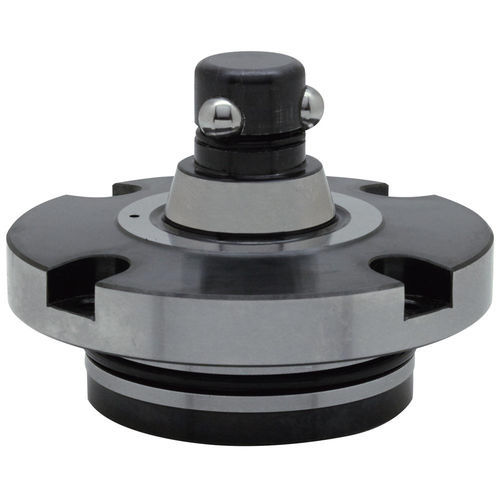

Localizador de fixação AMWF-W series

pneumático

Descrição do produto
Estes pinos localizadores pneumáticos com travamento por esferas são usados com os receptáculos Flex série AMWF-BU para posicionamento e fixação numa ampla gama de ferramentas, dispositivos de fixação e operações de montagem. A bucha é centrada e travada quando as três esferas são projetadas para fora, proporcionando alta repetibilidade de localização. Quando é aplicada pressão de ar, as esferas retraem-se para dentro do pino, permitindo a liberação do pino do receptáculo. Repetibilidade de localização: ± 0,003 µm. Corpo em aço 4140 com acabamento niquelado químico. Esferas em aço inoxidável 440C. Cilindro em aço 1045.

Características

• Pino localizador pneumático com bloqueio por esferas
• Usado com receptáculos série AMWF-BU
• Mecanismo de três esferas para centralização da bucha e alta repetibilidade
• Retração das esferas acionada por ar para liberação
• Corpo: aço 4140, acabamento niquelado químico
• Esferas: aço inoxidável 440C
• Cilindro: aço 1045

Opções de peças (tabela)
ID | SKU | Part Number | Type | T Thread (drilled hole dia.) | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | D5 (mm) | D6 (mm) | Dp P.C.D. (mm) | L (mm) | H | H1 | H2 | H3 | V (degrees) | For SHCS Size | Clamping Force (Lbs) | Operating Air Pressure (psi) | Use Receptacle Bushing | PN
136928 | AMWF40-W-S | AMWF40-W-S | Straight | M6X1.00 - Dia 5.2 | 70 | 48 | 47.5 | 38 | 20 | 16 | 7.2 | 60 | 5 | 12 | 15 | 35 | 8 | 45 | M5 | 899.2 | 72,5 | AMF40-BU-T/-D/-S |
136926 | AMWF40-W-T | AMWF40-W-T | Tapered | M6X1.00 - Dia 5.2 | 70 | 48 | 47.5 | 38 | 24.5 | 16 | 7.2 | 60 | 5 | 12 | 15 | 35 | 8 | 45 | M5 | 899.2 | 72,5 | AMF40-BU-T/-D/-S |
136929 | AMWF50-W-S | AMWF50-W-S | Straight | M8X1.25 - Dia 6.8 | 85 | 58 | 57.5 | 48 | 26 | 20 | 8.2 | 72 | 6 | 15 | 19 | 44 | 10 | 45 | M6 | 1416.2 | 72,5 | AMF50-BU-T/-D/-S |
136927 | AMWF50-W-T | AMWF50-W-T | Tapered | M8X1.25 - Dia 6.8 | 85 | 58 | 57.5 | 48 | 31.5 | 20 | 8.2 | 72 | 6 | 15 | 19 | 44 | 10 | 45 | M6 | 1416.2 | 72,5 | AMF50-BU-T/-D/-S |

Especificações técnicas

• Modelo: AMWF-W
• Tipos disponíveis: Straight (reto) e Tapered (cônico)
• Tamanhos de rosca típicos: M6 x 1,00 e M8 x 1,25 (diâmetros de furação indicados na tabela)
• Repetibilidade de localização: ± 0,003 µm
• Material do corpo: aço 4140 com acabamento niquelado químico
• Material das esferas: aço inox 440C
• Material do cilindro: aço 1045
• Forças de aperto exemplares: ~899,2 lbs (variantes AMWF40), ~1416,2 lbs (variantes AMWF50)
• Pressão de ar de operação típica: 72,5 psi (ver tabela por variante)
• Projetado para uso com receptáculos série AMWF-BU
