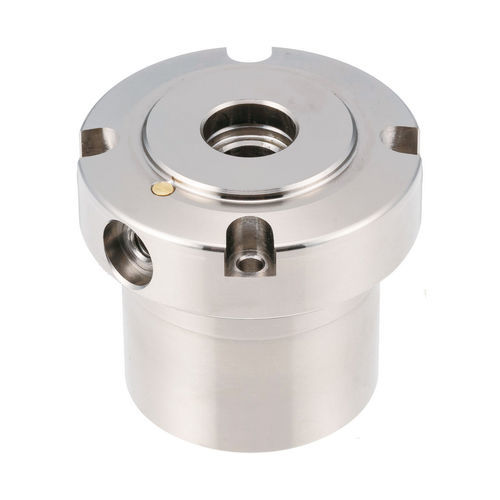

Localizador de fixação AMWFH-S series

pneumático

Overview
Este módulo localizador pneumático de baixa capacidade (modelo AMWFH‑S) foi concebido para sistemas Flex, oferecendo posicionamento de alta precisão e rápida troca de placas de fixação. É uma braçadeira de ação simples tipo pull‑down: o ar serve apenas para desengatar; a força da mola mantém a fixação na ausência de ar. Repetibilidade de 0,06 mm. Pressão de funcionamento requerida: 44 psi.

Product variants

• AMWFH49‑S (ID 230414) — diâmetro total Ø49 mm; força de aperto 134 lbs; compatível com pinos AMWFH49‑M6L, AMWFH49‑M6S; SKU AMWFH49‑S.
• AMWFH64‑S (ID 230417) — diâmetro total Ø64 mm; força de aperto 224 lbs; compatível com pinos AMWFH64‑M8L, AMWFH64‑M8S; SKU AMWFH64‑S.

Technical specifications

• Modelo: AMWFH‑S (localizador de fixação pneumático Flex — leve, pull‑down)
• Precisão (repetibilidade): 0,06 mm
• Operação: ação simples — o ar é usado apenas para desengate; a mola fornece a fixação sem ar
• Desengate: dois orifícios de desengate
• Pressão de ar requerida: 44 psi (aprox. 3,0 bar)
• Forças de fixação: 134 lbs (AMWFH49‑S), 224 lbs (AMWFH64‑S)
• Opções de diâmetro: 49 mm, 64 mm

Applications

• Montagem em placa base em sistemas Flex para rápida troca de placa de gabarito
• Posicionamento preciso e fixação repetível em operações de usinagem e montagem
• Indicado quando é necessária ação de mola para manter o aperto em caso de perda de ar

Materials & compatibility

• Corpo: aço 4140 niquelado por deposição química (electroless)
• Bolas: aço inoxidável
• Pinos compatíveis: AMWFH49‑M6L, AMWFH49‑M6S, AMWFH64‑M8L, AMWFH64‑M8S
