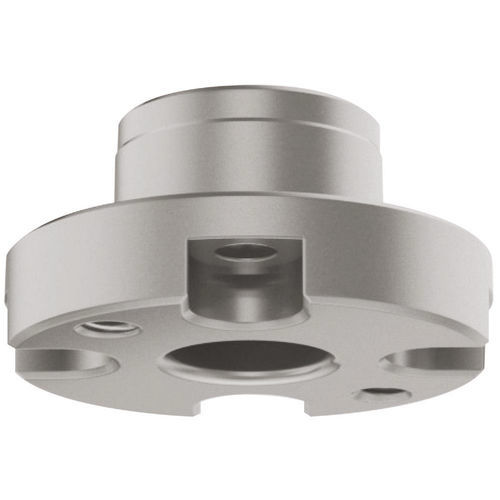

Receptor industrial AMWF-BU series

de automação

Visão geral do produto
Usado com pinos localizadores AMWF-L-S com travamento por esferas. Estes recipientes Flex são utilizados com os pinos localizadores pneumáticos com travamento por esferas da série AMWF-L-S para posicionamento e fixação numa ampla gama de ferramentas, dispositivos de fixação e operações de montagem. Quando é aplicada pressão de ar, as esferas retraem-se no pino, permitindo que o pino seja libertado do receptor. Fabricado em aço 1045 com acabamento de niquelação química.

Compatibilidade

• Para uso com pinos localizadores pneumáticos da série AMWF-L (família AMWF-L-S).
• Receptores projetados para localizadores AMWF-L.

Variantes (tabela)
Cabeçalhos de coluna: ID | SKU | Rosca | P.C.D. | D | D1 (g6) | D2 | D4 (E7) | D5 | W | H | H1 | H2 | H3 | V | Pino compatível
131970 | AMWF18-BU | M4x0.70 | 28 | 36 | 20 | 19.6 | 12.1 | 4.5 | 8 | 8 | 10.5 | 7.5 | 3.5 | 45 | AMWF18L-4S, AMWF18L-4S-G
131973 | AMWF26-BU | M5x0.80 | 34 | 44 | 25 | 24.6 | 16.1 | 5.5 | 9.5 | 9.5 | 11 | 7 | 4 | 45 | AMWF26L-4S, AMWF26L-4S-G

Material e acabamento
Fabricado em aço 1045 com acabamento de niquelação química.

Mídia

• Especificações (PDF)
• Vídeo do produto (MP4)
• Catálogo do produto (PDF)
• Como usar (PDF)
• Como instalar (PDF)

Características / especificações técnicas

• Modelo: AMWF-BU
• Tipo de produto: Receptor (receptor em aço para localizadores AMWF-L)
• Compatível com: pinos localizadores pneumáticos AMWF-L-S com travamento por esferas
• Material: aço 1045
• Acabamento: niquelação química
• SKUs/roscas disponíveis: AMWF18-BU (M4x0.70), AMWF26-BU (M5x0.80)
• Dimensões chave (exemplos): AMWF18-BU D=36 mm, H=8 mm, V=45 mm; AMWF26-BU D=44 mm, H=9.5 mm, V=45 mm
