Calibrador de temperatura 5901A-G

para sensor de temperaturapara termômetrode calibração de referência

Principais características

• Células TPW fáceis de usar com incerteza expandida tipicamente < ±0,0001 °C para os modelos principais.
• Disponíveis em vários tamanhos e com invólucro em vidro borossilicato ou sílica fundida (quartzo).
• Preenchidas com água do mar destilada com composição isotópica VSMOW.
• Fornecem uma referência de temperatura fundamental e reproduzível para laboratórios de calibração.

Visão geral do produto
A série 5901 é evacuada e selada hermeticamente após preenchimento com água do mar cuidadosamente destilada, correspondente à composição isotópica Vienna Standard Mean Ocean Water (VSMOW). A fabricação minimiza contaminações e preserva a integridade isotópica.

Água pesada
Os isótopos de oxigénio e hidrogénio (incluindo 17O, 18O e 2H) afetam a temperatura do TPW. A água do mar é utilizada porque a sua composição isotópica está entre as mais pesadas típicas. Deslocamentos induzidos por isótopos podem atingir 0,00025 °C; a contribuição de incerteza de células baseadas em VSMOW é inferior a ±0,000007 °C (≈7 µK) para os modelos principais.

Opções de verificação isotópica
Os clientes podem solicitar verificação isotópica por análise laboratorial de uma amostra ou recebendo ampolas seladas com amostras de água para testes independentes.

Impurezas
Impurezas provocam erros TPW maiores do que variações isotópicas. As células passam por múltiplas destilações e processos controlados de fabrico para manter a pureza. As células de quartzo podem ser preenchidas diretamente a partir da linha de destilação para reduzir o risco de contaminação.

Vidro vs quartzo
Os invólucros em vidro borossilicato são mais económicos, mas mais porosos a longo prazo; a sílica fundida (quartzo) é menos porosa e mais estável. A deriva típica das células de vidro é cerca de 0,00006 °C por ano.

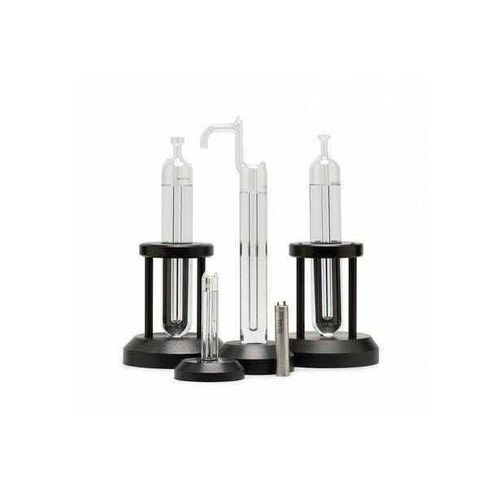

Tamanhos e modelos
Os modelos 5901A, 5901C e 5901D (vidro ou quartzo) fornecem 265 mm de imersão e diferem principalmente pelo diâmetro interior do poço. O modelo 5901B-G é uma célula mini de vidro (para o 9210 Maintenance Apparatus) com imersão reduzida. Estão disponíveis buchas e adaptadores para ajustar vários diâmetros de termómetros.

Acessórios
Os acessórios incluem o congelador de imersão 2031A Quick Stick (gelo seco/álcool) para acelerar a formação do manto de gelo em células maiores, serviços opcionais de seguro e uma seleção de buchas/adaptadores para diâmetros de sondas.

Modelos (seleção)

• 5901A-G — Célula TPW, 12 mm ID com pega, invólucro de vidro
• 5901A-Q — Célula TPW, 12 mm ID com pega, invólucro de quartzo
• 5901C-G — Célula TPW, 13,6 mm ID, invólucro de vidro
• 5901C-Q — Célula TPW, 14,4 mm ID, invólucro de quartzo
• 5901D-G / 5901D-Q — Célula TPW, 12 mm ID, invólucro vidro ou quartzo
• 5901B-G — Célula TPW, mini, invólucro vidro (para 9210 Maintenance Apparatus)
• Buchas: 3901-11, 3901-12, 3901-13, 3901-21, 3901-22, 3901-23
• Intercomparação acreditada: 1904-TPW

Notas
Vários banhos e sistemas de manutenção estão disponíveis para sustentar o ponto triplo durante períodos prolongados. Certificados de ensaio acreditados podem ser fornecidos sob a referência 1904-TPW.

Especificações técnicas

• Incerteza expandida (k=2): < 0,0001 °C para a maioria dos modelos 5901; < 0,0002 °C para a mini (5901B-G).
• Reprodutibilidade: 0,00002 °C para modelos principais; 0,00005 °C para a mini.
• Dimensões exemplares: 5901A (50 mm OD, 12 mm ID, 450 mm comprimento); 5901C (60 mm OD, 13,6 mm ou 14,4 mm ID, 420 mm comprimento); 5901B (30 mm OD, 8 mm ID, 180 mm comprimento).
• Profundidade de imersão (superfície da água até o fundo do poço): 265 mm para 5901A/C/D; 118 mm para 5901B (mini).
• Materiais do invólucro: vidro borossilicato ou sílica fundida (quartzo).
• Fonte de água: oceano (composição isotópica VSMOW).
• Tolerância dDVSMOW: ±10 ‰ (±1 %) para modelos principais; ±20 ‰ para a mini.
• Tolerância Δ18O VSMOW: ±1,5 ‰ (±0,15 %) para modelos principais; ±3 ‰ para a mini.
• Efeito da desviação de VSMOW sobre o TPW: ≈ ±7 µK para modelos principais; ≈ ±14 µK para a mini.
