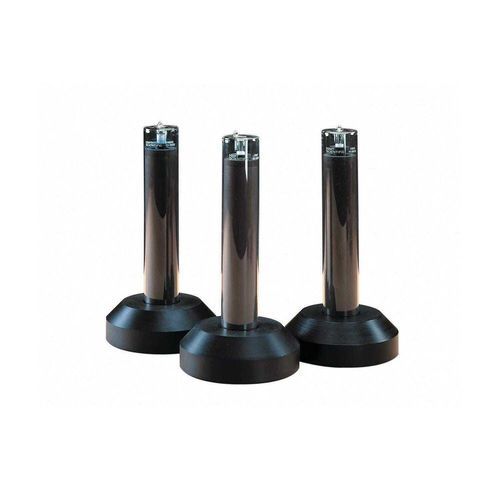

Calibrador de temperatura 5900E

para sensor RTDpara sensor de temperaturapara termômetro

Principais características

• Células de ponto de congelação metálicas fabricadas com amostras metálicas de pureza ≥ 99,9999 % (frequentemente 99,99999 %).
• Cobertura ITS-90 completa de argônio a cobre, incluindo opções TPW e gálio.
• Patamares longos e estáveis (gálio: semanas; TPW: meses com manutenção adequada).
• Fornecidas com análise de pureza da amostra metálica; intercomparações acreditadas disponíveis.

Visão geral do produto

• Células de ponto fixo ITS-90 fornecem realizações de padrão primário próximas às temperaturas de congelação teóricas para calibrações de temperatura de alta precisão.
• As células Fluke Calibration são fabricadas em laboratórios ultralimpos usando cadinhos de grafite de alta densidade e pureza e invólucros selados de quartzo ou aço inoxidável, evacuados e preenchidos com argônio de alta pureza; a selagem é realizada no ponto de congelação e a pressão do argônio é medida e registrada para correções de pressão precisas.
• Células tradicionais são testadas com curvas de fusão-congelação e análise de inclinação; intercomparações opcionais com células de referência Fluke estão disponíveis.

Células de gálio

• Célula 5943: invólucro em aço inoxidável com gálio de alta pureza (99,99999 %) contido numa carcaça composta e preenchido com argônio a uma atmosfera padrão à temperatura de fusão.
• O projeto acomoda expansão de ~3,1 % durante a solidificação com paredes flexíveis não permeáveis a gases; não requer bombeamento/recarga rotineiros.
• Incerteza típica: 0.1 mK (k=2); garantia de manutenção da incerteza < 0.1 mK por pelo menos cinco anos quando usado conforme as instruções.
• Realização e manutenção automatizadas com o 9230 Maintenance Apparatus oferecem patamares de fusão de até oito dias e automação semanal.

Células de ponto triplo de água (TPW)

• Células TPW resolvem limitações comuns de banhos de gelo (gradientes, pureza, repetibilidade) e são amplamente utilizadas para realizações ITS-90 próximas a 0,01 °C.
• Células TPW de tamanho tradicional da Fluke superam as especificações de incerteza publicadas de ±0.0001 °C em prática de laboratórios nacionais.
• Mantos de gelo podem ser formados usando gelo seco, LN2 ou congeladores de imersão e podem durar até dois meses quando mantidos em banhos Fluke compatíveis (7012 ou 7312).

Células metálicas abertas

• Células metálicas abertas em quartzo usam os mesmos materiais de alta pureza e técnicas de fabricação que as células seladas, mas incluem uma válvula de alta qualidade para ligação a sistemas de pressão de precisão.
• Permitem evacuação, carregamento/purgue com gás inerte e carregamento a pressão regulada enquanto se realizam medições, minimizando incertezas devido a correções de pressão — adequadas para aplicações exigentes temperatura versus pressão e calibrações SPRT de precisão.
• Design inclui altura estendida para fácil acesso à válvula, isolamento em lã de quartzo pura e discos de grafite de alta pureza para prevenir perda de calor e otimizar gradientes verticais.
• Diâmetro externo típico: 50 mm; alturas totais variam conforme modelo (ver especificações).

Tabela de especificações (linhas selecionadas)
Specifications
Model | Fixed Point | Style | Assigned Value (°C) | Outside Diameter | Inside Diameter | Total Outside Cell Height | Depth‡ | Cell Uncertainty (mK, k=2) | Certification (mK, k=2)†
5900E | Mercury | Stainless Steel | −38.8344 | 31 mm | 8.2 mm | 470 mm | 200 mm | 0.2 | 0.25
5904 | Indium | Traditional Quartz Glass | 156.5985 | 48 mm | 8 mm | 285 mm | 195 mm | 0.7 | 0.7
5905 | Tin | Traditional Quartz Glass | 231.928 | 48 mm | 8 mm | 285 mm | 195 mm | 0.5 | 0.8
5906 | Zinc | Traditional Quartz Glass | 419.527 | 48 mm | 8 mm | 285 mm | 195 mm | 0.9 | 1.0
5907 | Aluminum | Traditional Quartz Glass | 660.323 | 48 mm | 8 mm | 285 mm | 195 mm | 1.3 | 1.8
5908 | Silver | Traditional Quartz Glass | 961.78 | 48 mm | 8 mm | 285 mm | 195 mm | 2.4 | 4.5
5909 | Copper | Traditional Quartz Glass | 1084.62 | 48 mm | 8 mm | 285 mm | 195 mm | 10.1 | 12.0
5924 | Indium | Open Quartz Glass | 156.5985 | 50 mm | 8 mm | 596 mm | 195 mm | 0.7 | 0.7
5925 | Tin | Open Quartz Glass | 231.928 | 50 mm | 8 mm | 596 mm | 195 mm | 0.5 | 0.8
5926 | Zinc | Open Quartz Glass | 419.527 | 50 mm | 8 mm | 596 mm | 195 mm | 0.9 | 1.0
5927A-L | Aluminum | Open Quartz Glass (long) | 660.323 | 50 mm | 8 mm | 696 mm | 195 mm | 1.3 | 1.8
5927A-S | Aluminum | Open Quartz Glass (short) | 660.323 | 50 mm | 8 mm | 596 mm | 195 mm | 1.3 | 1.8
5928 | Silver | Open Quartz Glass | 961.78 | 50 mm | 8 mm | 696 mm | 195 mm | 2.4 | 4.5
5929 | Copper | Open Quartz Glass | 1084.62 | 50 mm | 8 mm | 696 mm | 195 mm | 10 | 12.0
5943 | Gallium | Stainless Steel | 29.7646 | 38.1 mm | 8.2 mm | 250 mm | 168 mm | 0.1 | 0.1
† Os valores de incerteza de certificação podem variar ligeiramente. ‡ A profundidade é medida a partir do fundo do poço do termômetro até o topo do material de referência puro.

Especificações técnicas

• Família: células metálicas ITS-90 cobrindo argônio até cobre.
• Pureza típica da amostra metálica: ≥99,9999 % (seis 9s), frequentemente 99,99999 % (sete 9s).
• Estilos de célula: aço inoxidável selado, quartzo tradicional selado, quartzo aberto (variantes longo/curto) e gálio com invólucro metálico.
• Valores ITS-90 representativos: Mercúrio −38.8344 °C; Índio 156.5985 °C; Estanho 231.928 °C; Zinco 419.527 °C; Alumínio 660.323 °C; Prata 961.78 °C; Cobre 1084.62 °C; Gálio 29.7646 °C.
• Diâmetro exterior típico: 31–50 mm; diâmetro interior ≈ 8–8.2 mm.
• Altura total exterior: células tradicionais ≈ 285–470 mm; variantes abertas/longas até ≈ 696 mm; células seladas prata/cobre ≈ 700 mm.
• Profundidade (poço do termômetro até ref.): valores de exemplo 168–200 mm dependendo do modelo.
• Exemplos de incerteza (k=2): tão baixos quanto 0.1 mK (gálio) até 12.0 mK (cobre) conforme o ponto fixo e o modelo.
• Fornecidas com análise de pureza da amostra metálica; células tradicionais passam por curvas de fusão-congelação e análise de inclinação; intercomparações opcionais disponíveis.
