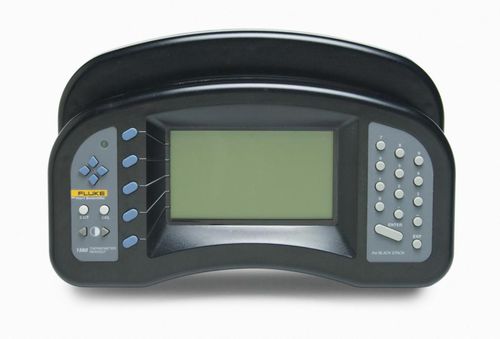

Termômetro RTD 1560 Black Stack

digitalºCportátil

Resumo do produto
O 1560 Black Stack é um indicador termométrico modular e expansível para medições de temperatura de precisão, fluxos de calibração automatizados e aquisição de dados multicanal. O sistema combina uma unidade base (visualizador, processador, alimentação) com até oito módulos empilháveis; cada módulo tem processador e dados de calibração internos e é detectado automaticamente pela unidade base.

Principais recursos

• Arquitetura modular compatível com SPRT, RTD/PRT, termistores e termopares
• Expansível até 8 módulos (até 96 entradas sequenciais)
• Capacidade de medição ao nível de referência (precisão dependente do módulo até ±0,0013 °C)
• Registro interno de dados (armazena as 1000 leituras mais recentes) e comunicação RS‑232; IEEE‑488/GPIB opcional via módulo 3560
• Visor gráfico frontal com registro tipo strip‑chart e comandos de fácil acesso

Unidade base
A unidade base integra o display principal, o processador, a fonte de alimentação, botões de controlo e a porta RS‑232. Fornece alimentação e gestão de comunicação para os módulos empilháveis, executa autoteste na energização e não requer calibração separada; as características de medição dependem dos módulos instalados.

Módulos (resumo)
Cada módulo destina‑se a um tipo de sensor e mantém a sua calibração. Módulos típicos incluem:

• SPRT Module 2560 — 2 canais, suporte para RTD/PRT/SPRT 25 Ω e 100 Ω quatro fios; conversões ITS‑90 / W(T90) / IPTS‑68 / CVD / polinomiais
• High‑Temp PRT Module 2561 — 2 canais, HTPRT/RTD de baixa resistência para até 1200 °C
• PRT Scanner 2562 — 8 canais para PRT/RTD 100 Ω (2/3/4 fios)
• 1000‑Ohm PRT Modules 2567 (2 ch) & 2568 (8 ch)
• Standards Thermistor 2563 — 2 canais, termistores de baixa deriva
• Thermistor Scanner 2564 — 8 canais
• Precision Thermocouple 2565 — 2 canais, compensação de junção fria interna
• Thermocouple Scanner 2566 — 12 canais, suporta K, J, T, S, R, B, E, N
• Extended Communication Module 3560 — adiciona GPIB (IEEE‑488), interface de impressora Centronics e saída analógica

Detalhes do módulo SPRT
O módulo SPRT 2560 fornece duas entradas de quatro fios para SPRT/PRT 25 Ω e 100 Ω com precisão de referência (0 Ω–400 Ω). Suporta medição direta de resistência e vários métodos de conversão para temperatura; dois canais permitem comparações entre sensores de referência.

Aquisição de dados e software
A memória interna armazena as 1000 leituras mais recentes com carimbo de data/hora. Os dados podem ser enviados via RS‑232 para um PC. O software Fluke Calibration LogWare (modelo 9935) fornece registo multicanal, análise gráfica e estatística, alarmes, arranques com atraso e intervalos de registo configuráveis. O ecrã suporta registo gráfico tipo strip‑chart com escalamento vertical automático.

Projeto e usabilidade
Os módulos encaixam‑se na traseira da unidade base; cada módulo contém a sua calibração, permitindo adicionar ou trocar módulos sem recalibrar todo o sistema. O painel frontal oferece acesso direto à programação e as ligações são concebidas para uso em laboratório ou oficina.

Aplicações
Adequado para metrologia de referência, sistemas de calibração automatizados, medições laboratoriais e industriais de alta precisão, aquisição multicanal e tarefas de verificação, incluindo verificação de equipamentos biomédicos.

Especificações técnicas

• Modelo (unidade base): 1560 — Alimentação 100–240 VAC, 50/60 Hz; Ecrã: LCD gráfico 4,25" x 2,25" com retroiluminação LED
• Módulos suportados: até 8 (sequencia automática 1–96 canais)
• Comunicações: RS‑232 padrão; IEEE‑488 (GPIB) opcional via módulo 3560
• Memória: armazena as 1000 leituras mais recentes com data/hora; memória não volátil para sequência de canais e coeficientes de sonda
• Tempo mínimo de amostragem: 2 segundos
• SPRT Module 2560: 2 canais, 0 Ω–400 Ω, precisão de resistência ±20 ppm, equivalente temperatura ≈ ±0,005 °C a 0 °C, resolução resistência 0,0001 Ω, resolução temperatura 0,0001 °C
• High‑Temp PRT 2561: 2 canais, 0 Ω–25 Ω, até 1200 °C, precisão ≈ ±0,013 °C a 0 °C
• PRT Scanner 2562: 8 canais, 0 Ω–400 Ω, precisão temperatura ≈ ±0,01 °C a 0 °C
• Standards Thermistor 2563: 2 canais, precisão temperatura ±0,0013 °C a 0 °C
• Thermistor Scanner 2564: 8 canais, precisão ±0,0025 °C a 0 °C
• Precision Thermocouple 2565: 2 canais, mV −10 a 100 mV, precisão mV ±0,002 mV, precisão temp ±0,05 °C (CJC externo)
• Thermocouple Scanner 2566: 12 canais, precisão mV ±0,004 mV, precisão temp ±0,1 °C (CJC externo)
• Extended Communication Module 3560: GPIB (IEEE‑488), interface de impressora Centronics, saída analógica ±1,25 VDC
