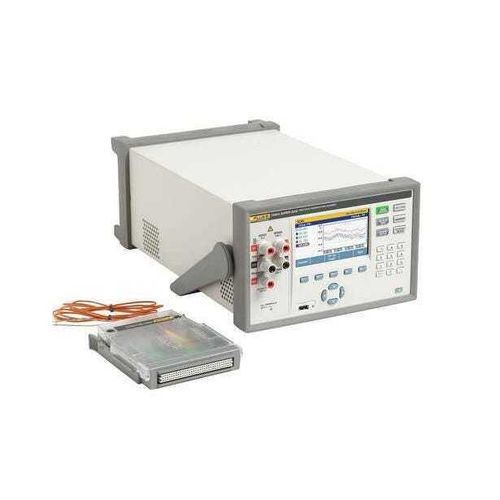

Sistema de aquisição de dados de temperatura 1586A Super-DAQ

de tensãode bancadapara laboratório

Visão geral
O Fluke 1586A Super-DAQ captura medições elétricas e de temperatura com registro temporal para técnicos, engenheiros e equipes de qualidade verificarem controle de processo, realizarem mapeamento térmico, calibrarem sensores e apoiarem P&D ou resolução de falhas. Dados e estatísticas podem ser vistos em tabelas e até quatro canais podem ser plotados simultaneamente no instrumento para verificação rápida antes de análise em PC.

Recursos principais

• Mede termopares, PRT/RTD, termistores, tensão CC, corrente CC e resistência com até 45 canais analógicos (dependendo da configuração).
• Desempenho metrológico: PRTs até ±0,005 °C (com multiplexador DAQ-STAQ), termopares tip. ≈±0,5 °C, termistores até ±0,002 °C.
• Taxas de leitura de até 10 canais/s para aplicações de alta velocidade.
• Quatro modos de operação: Varredura (Scan), Monitor, Measure e DMM; tendências coloridas em tempo real para até 4 canais.
• Memória não volátil interna e transferência via USB/LAN; perfis de usuário/administrador para proteção de dados e rastreabilidade.
• Suporta sequências de calibração automática quando conectado a fontes de temperatura e multiplexadores.

Aplicações

• Mapeamento térmico e validação de temperatura
• Calibração de sensores de processo e calibração de bancada de PRT/RTD, termistores e termopares
• Monitoramento de produção, P&D, aeroespacial, automotivo, farmacêutico, biotecnologia e processamento de alimentos

Modos de operação e usabilidade

• Scan: varredura sequencial de canais de acordo com testes definidos
• Monitor: visualização de um canal durante a varredura
• Measure: registro em um canal sem arquivo de teste pré-configurado
• DMM: o canal frontal atua como multímetro de bancada para tensão CC, corrente CC e resistência 2/4 fios
• Gráficos em tempo real: plot até 4 canais com zoom e modo histórico para revisão no instrumento

Dados, conectividade e segurança

• Memória interna: ~20 MB flash para dados/configurações; RAM de varredura para ~75.000 leituras com carimbo de tempo
• USB Host (Tipo A) para unidades FAT32 (até 32 GB); USB Device (Tipo B) com SCPI para controle/transf.
• LAN: Ethernet 10/100 (TCP/IP, SCPI); RS-232 (DE-9) para controle de fontes e automação
• Perfis de usuário/administrador e recursos de proteção para rastreabilidade

Especificações gerais (selecionadas)

• Rede elétrica: 100 V (90–110 V), 120 V (108–132 V), 220 V (198–242 V), 240 V (216–264 V)
• Frequência: 47–440 Hz; Consumo: 36 VA pico (24 W médio)
• Temperatura de operação: 0 °C a 50 °C (precisão completa 18–28 °C); armazenamento −20 °C a 70 °C
• Capacidade de canais: analógico total 45; tensão/resistência 41; corrente 5; I/O digital 8 bits
• Dimensões: H 150 mm × W 245 mm × D 385 mm; peso típico 6 kg
• Conformidade: CE, CSA, IEC 61010 3ª ed.

Especificações de medição (selecionadas)

• Taxas de varredura: rápido até 10 canais/s (0,1 s/canal); médio 1 canal/s; lento 4 s/canal
• Resolução de display: até 6 1/2 dígitos (varia por sensor e faixa)
• PRT/RTD: faixa −200 °C a 1200 °C (depende do sensor); exemplos de precisão: PRT ±0,005 °C (com DAQ-STAQ)
• Termistores: faixa −200 °C a 400 °C; precisões típicas até ±0,002 °C
• Termopares: faixa −270 °C a 2315 °C; precisões típicas ≈±0,5 °C (depende do módulo)
• Tensão/corrente/resistência DC: faixas e proteções até 50 V; corrente ±100 μA a ±100 mA; resistência conforme faixa

Capacidades e acessórios incluídos (visão geral)

• Compatibilidade com multiplexador DAQ-STAQ e módulos High-Capacity internos
• Canais matemáticos (até 20) para soma/diferença/multiplicação/divisão e polinômios
• Triggers: intervalo, externo, alarme, remoto, manual, testes automatizados
• Acessórios típicos: multiplexadores, módulos de entrada, kits para rack, kits de calibração e software
