Termômetro com sensor 5686-B

de resistência de platinaRTDsem visor

Resumo do produto

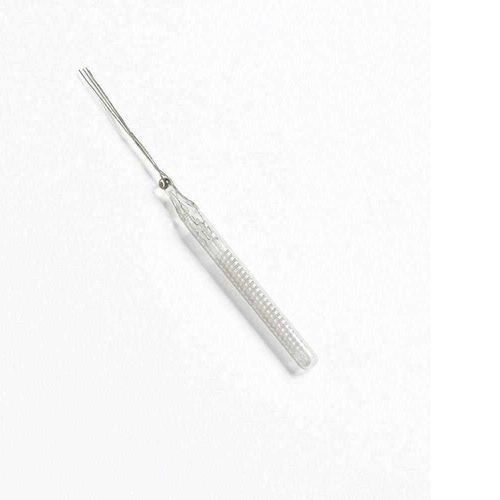

O Fluke 5686‑B é um Termómetro de Resistência de Platina Padrão (SPRT) com cápsula de vidro, conforme ITS‑90, concebido para converter temperatura em resistência com rastreabilidade primária. Faixa de operação: −260 °C (13 K) a 232 °C (505 K). A cápsula de vidro miniaturizada permite imersão total, reduz o fluxo térmico e é adequada para calibrações por imersão e células de ponto fixo. O elemento sensor é fio de platina de alta pureza enrolado à mão num quadro de sílica fundida; a cápsula é selada sob pressão com hélio de alta pureza para preservar a estabilidade a longo prazo.

Principais características

• SPRT de cápsula de vidro em miniatura otimizado para trabalhos de metrologia que exigem sondas curtas e totalmente imersíveis.
• Faixa térmica ampla: −260 °C a 232 °C, estabilidade típica de 0,001 °C em 100 °C.
• Tamanho compacto (Ø 5,8 mm × 56 mm) para utilização em recipientes, instalações criogénicas e espaços confinados.
• Construção SPRT genuína: fio de platina de alta pureza enrolado à mão em estrutura de sílica fundida sem tensões.

Características detalhadas

• Conformidade ITS‑90 – Projetado para cumprir a Escala Internacional de Temperatura de 1990 com limites de razão de resistência especificados:
  • W(302,9146 K) ≥ 1,11807
  • W(234,3156 K) ≤ 0,844235
• Cobertura térmica excecional – Opera de temperaturas criogénicas (13 K / −260 °C) até 232 °C (505 K).
• Design compacto totalmente imersível – Ø 5,8 mm × 56 mm; minimiza fluxos térmicos e permite imersão total em banhos e células.
• Pronto para calibração por pontos fixos – Adequado para calibrações de −200 °C a 232 °C.
• Baixo autoaquecimento e elevada reprodutibilidade – Autoaquecimento no TPW < 0,002 °C (1 mA); reprodutibilidade ±0,001 °C ou melhor.

Especificações

• Modelo: 5686‑B
• Faixa de temperatura: −260 °C a 232 °C (13 K a 505 K)
• R_TPW nominal: 25,5 Ω
• Relação de resistência: W(302,9146 K) ≥ 1,11807; W(234,3156 K) ≤ 0,844235
• Taxa de deriva: < 0,005 °C por ano (toda a faixa)
• Autoaquecimento no TPW: < 0,002 °C (1 mA)
• Reprodutibilidade: ±0,001 °C ou melhor
• Desvio de R_TPW após ciclos térmicos: < 0,001 °C
• Gás de enchimento: hélio
• Fios de ligação: quatro fios de platina, 30 mm de comprimento
• Dimensões: Ø 5,8 mm × 56 mm

Aplicações e vantagens

• Indicada para trabalhos de calibração primária, incluindo criogenia e células de imersão para pontos fixos.
• Alternativa compacta a SPRTs de haste longa quando é necessária imersão total e o espaço é limitado.
• Concebida para baixo autoaquecimento, deriva mínima e reprodutibilidade comprovada para laboratórios de metrologia.
