Sensor de temperatura Pt100 5606

de resistência de platinade imersãofios desencapados

Visão geral do produto

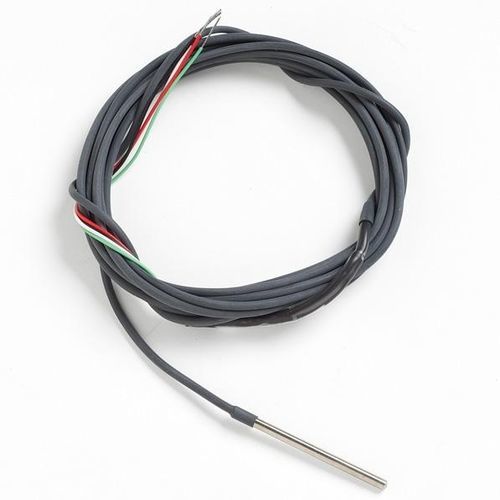

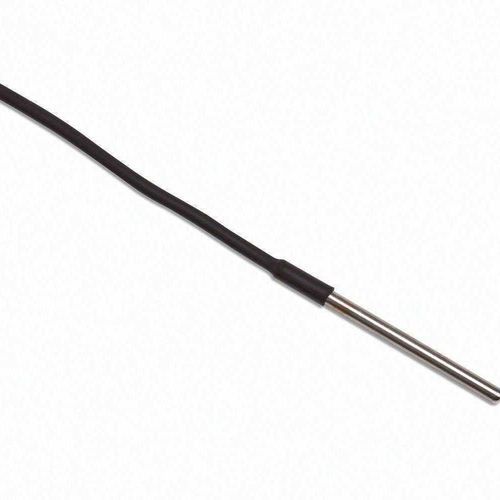

O Fluke 5606 Full Immersion Platinum Resistance Thermometer (PRT) é uma sonda ultra‑compacta projetada para imersão total real —incluindo a junção de transição e os fios condutores— na faixa de -200 °C a 160 °C. A sonda possui bainha de 50 mm, diâmetro de 3,1 mm, elemento sensorial de precisão 100 Ω (alpha = 0.00385), fios de cobre esmaltado de condutor único e vedação contra entrada de umidade para estabilidade a longo prazo em ambientes exigentes.

Principais recursos

• Faixa de operação: -200 °C a 160 °C.
• Desempenho de calibração até ±0,05 °C dependendo do ponto e da opção de calibração.
• Imersão total real: junção de transição e fios dimensionados para a faixa completa; não são necessários cálculos de profundidade mínima para aplicações de imersão total.
• Fios de cobre esmaltado de condutor único para reduzir a capilaridade de umidade em relação a fios trançados.
• Vedação de ponta dedicada para impedir a entrada de umidade.
• Formato compacto: bainha 50 mm, Ø 3,1 mm; elemento localizado próximo à ponta para resposta rápida em espaços restritos.
• Calibração acreditada NVLAP disponível (recomendada para procedimentos de qualificação de laboratório).
• Compatibilidade comprovada com fluidos de transferência de calor e temperaturas extremas sem perda de integridade da junção de transição.

Aplicações e benefícios

• Calibração e validação de sensores em freezers de laboratório/biofreezers, autoclaves, fornos e câmaras de ensaio.
• Procedimentos IQ/OQ/PQ e mapeamento de temperatura.
• Registro de dados em ambientes com controle de temperatura e câmaras climáticas.
• Instalação através de aberturas estreitas (fios ≤ 0,2 mm de diâmetro), como portas de freezer, com perda térmica mínima.

Especificações técnicas

• Modelo: 5606 Full Immersion PRT.
• Faixa de temperatura: -200 °C a 160 °C.
• Resistência nominal a 0,01 °C: 100 Ω ± 0,1 Ω.
• Coeficiente de temperatura (alpha): 0,00385 Ω/Ω/°C.
• Exemplos de precisão: ±0,04 °C a 0,01 °C; ±0,06 °C a 160 °C (ver opções de calibração).
• Repetibilidade de curto prazo: ±0,03 °C a 0,01 °C; ±0,04 °C a 160 °C.
• Drift (após 100 h à T máx): ±0,03 °C a 0,01 °C; ±0,04 °C a 160 °C.
• Histerese: ±0,015 °C.
• Comprimento da bainha: 50 mm ± 5 mm.
• Diâmetro da bainha: 3,1 mm ± 0,1 mm.
• Material da bainha: aço inoxidável 316.
• Junção de transição: projetada para -200 °C a 160 °C (imersão total).
• Comprimento/posição do sensor: 30 mm ± 3 mm; sensor a ~3 mm da ponta.
• Resistência mínima de isolamento: 20 MΩ a 23 °C.
• Profundidade mín./máx. de imersão: imersão total permitida (líquido e meio seco).
• Tempo de resposta (ASTM E 644): ~12 s típico.
• Autoaquecimento (em banho a 0 °C): ±0,003 °C.
• Fio condutor: cobre esmaltado, 2,4 m; faixa até 160 °C.
• Calibração: não incluída; calibração NVLAP acreditada disponível (ver informações de encomenda).
• Exemplos de incerteza de calibração (lab code 200348‑0): -197 °C: 0,03 °C; -38 °C: 0,03 °C; 0 °C: 0,03 °C; 100 °C: 0,045 °C; 157 °C: 0,05 °C.
• Tolerância sem calibração (referência): ASTM E1137 Grade A: ±[0,13 + 0,0017|t|] °C.
• Coeficientes recomendados (usar R0 do certificado): A = 3.9083×10⁻³, B = −5.775×10⁻⁷, C = −4.183×10⁻¹².
