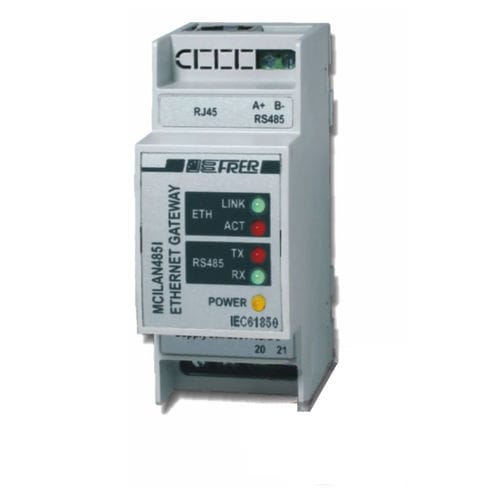

Gateway Ethernet MCILAN485I

de comunicaçãomultimédiaIP

A nova norma internacional IEC61850 define um protocolo de comunicação orientado para a supervisão, controlo e proteção dos sistemas de produção, transporte e distribuição de eletricidade. Estas são algumas das suas principais caraterísticas: - Um único protocolo que pode ser utilizado em todos os níveis do sistema, desde o campo até ao supervisor. - Um elevado nível de normalização e uma definição exacta e clara das funções e serviços envolvidos. - Adoção da rede Eternet como meio de transmissão, mantendo a possibilidade de evolução para outros meios. Cada gateway IEC61850 está equipado com um servidor Web de configuração integrado (acessível digitando o endereço IP relevante na barra de endereços de qualquer navegador Web da sua escolha), utilizado para configurar determinados detalhes funcionais do próprio gateway, determinados comportamentos do protocolo IEC61850 e para monitorizar o funcionamento correto do sistema durante o processo de colocação em funcionamento. Dados técnicos Interface Ethernet IEEE802.3, IEEE802.3u protocolo IEC61850 Ed. 1-2 + HTTP velocidade 10/100 Mbps ligação 1 x RJ-45 interface de série RS 485 Master ligação morsetti a vite / blocos de terminais protocolo ModBus RTU bits de paragem 1, 2 bits de paridade ímpar, par, nenhum taxa de transmissão 9600, 19200, 38400 bps sinais RS485: Data+, Dataprotezione ESD Proteção ESD 15 kV
