Mesa de coordenadas XYZ FSK40IS-DL
motorizadacom motor linearde 3 eixos

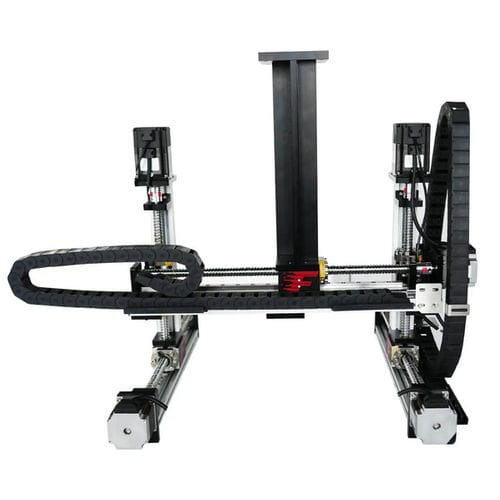

Mesa de coordenadas XYZ - FSK40IS-DL - FUYU Technology - motorizada / com motor linear / de 3 eixos

Mesa de coordenadas XYZ - FSK40IS-DL - FUYU Technology - motorizada / com motor linear / de 3 eixos

Mesa de coordenadas XYZ - FSK40IS-DL - FUYU Technology - motorizada / com motor linear / de 3 eixos - imagem - 2

Mesa de coordenadas XYZ - FSK40IS-DL - FUYU Technology - motorizada / com motor linear / de 3 eixos - imagem - 3

Mesa de coordenadas XYZ - FSK40IS-DL - FUYU Technology - motorizada / com motor linear / de 3 eixos - imagem - 4

Mesa de coordenadas XYZ - FSK40IS-DL - FUYU Technology - motorizada / com motor linear / de 3 eixos - imagem - 5

Mesa de coordenadas XYZ - FSK40IS-DL - FUYU Technology - motorizada / com motor linear / de 3 eixos - imagem - 6

Mesa de coordenadas XYZ - FSK40IS-DL - FUYU Technology - motorizada / com motor linear / de 3 eixos - imagem - 7

Mesa de coordenadas XYZ - FSK40IS-DL - FUYU Technology - motorizada / com motor linear / de 3 eixos - imagem - 8

Guardar nos favoritos

Comparar

Mais informações no site da FUYU Technology

Características

Orientação

XYZ

Tipo

motorizada, com motor linear

Número de eixos

de 3 eixos

Outras características

de alta precisão, com fuso de esferas, acionada por correia, de acionamento por correia

Curso

MÍN: 50 mm
(1,969 in)

MÁX: 1.000 mm
(39,37 in)

Velocidade

MÍN: 0 m/s
(0 ft/s)

MÁX: 0,26 m/s
(0,85 ft/s)

Repetibilidade

MÍN: 0,02 mm
(0,00079 in)

MÁX: 0,2 mm
(0,00787 in)

Carga

MÍN: 3.000 g
(105,82 oz)

MÁX: 25.000 g
(881,85 oz)

Descrição

Resumo
Mesa de posicionamento multieixo motorizada FSK40IS-DL, destinada a posicionamento ponto a ponto, manuseio, inspeção e aplicações de dosagem. Curso efetivo: X 200 mm, Y 200 mm, Z 150 mm.

Principais cenários de aplicação

Manuseio e transferência: manuseio ponto a ponto de pequenas peças e transferência de material em linhas de produção.
Posicionamento e montagem: posicionamento preciso e montagem automatizada para eletrónica e pequenos eletrodomésticos.
Inspeção e medição: plataforma de movimento base para sistemas de inspeção visual e sondas de sensores.
Dosagem e revestimento: operações de dosagem, selagem ou revestimento com trajetórias simples.

Características principais

Série / modelo: FSK40IS-DL
Curso efetivo (listado): X 200 mm, Y 200 mm, Z 150 mm
Faixa de curso (opções de módulo): 50 mm – 1000 mm (sistemas compostos até 12 000 mm)
Precisão de posicionamento (típica): 0,03 mm (faixa 0,02–0,2 mm conforme configuração)
Velocidade máxima: até 255 mm/s
Carga máxima típica: 25 kg (configurável 3–180 kg)
Opções de acionamento: fuso de esferas (G1204 / G1605 / G1610), correia, motor linear

Informações sobre a marca e capacidades

Fabricante: FUYU — especializado em sistemas de movimento linear inteligente e soluções de posicionamento multieixo.
Gama de produtos: atuadores de fuso de esferas, módulos acionados por correia, módulos com motor linear, mesas XY/XYZ, sistemas porticos e controladores multieixo.
Personalização: aceitação de pedidos OEM, composição de sistemas e serviços de programação de movimento.

Certificações & especificações técnicas

Certificações típicas: CE, FCC, RoHS, IP65/IP66, TUV, ISO9001
Tipos de fuso de esferas: G1204, G1605, G1610
Opções de curso, precisão e capacidade variam conforme a configuração — contactar o fabricante para CAD, dados de desempenho e suporte de integração.

Recursos adicionais
Documentação técnica, bibliotecas CAD, vídeos de demonstração e apresentações de fábrica disponíveis junto do fabricante para suporte à integração e validação.
