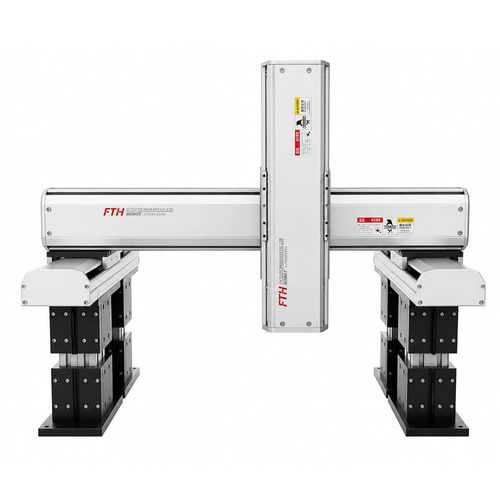

Mesa de coordenadas XYZ FTH14

com motor linearelétricacom servomotor linear

Resumo do produto
A FTH14, uma unidade de transmissão essencial para máquinas de gravação, apresenta fuso de esferas e guia linear de alta precisão (precisão de posicionamento repetitivo de ±0,01 mm) e uma base elevada de alumínio de 300 mm. A estrutura semi-fechada resiste à poeira e a cavacos, reduzindo a manutenção em 60%, o que proporciona maior confiabilidade e custo-benefício. Curso personalizado de exemplo: Eixo X 300 mm, Eixo Y 700 mm, Eixo Z 300 mm.

Principais características (lista extraída da página)

• Série: FTH14IS-H
• Amplitude de braçada: 50 mm a 1250 mm
• Largura do módulo: 135 mm
• Precisão de repetição de posicionamento (indicada em lista): 0,02 mm
• Passo/Lead disponível: 5 / 10 / 20 mm
• Faixa de velocidade: 250 / 500 / 1000 mm/s²
• Capacidade de carga horizontal: 110 / 90 / 40 kg
• Capacidade de carga vertical: 30 / 25 / 10 kg

Módulo linear de trilho duplo
O módulo linear de trilho duplo desenvolvido pela FUYU possui largura de 14 cm, proporcionando funcionamento mais suave e alta estabilidade. A precisão de posicionamento repetitivo citada para este módulo atinge ±0,02 mm. O módulo apresenta baixo ruído e alta capacidade de carga, sendo aplicado principalmente em dispositivos automatizados como posicionamento, fixação e transporte em montagem eletrônica, injeção e enchimento de líquidos, soldagem por fusão a ponto, inserção e posicionamento de placas de circuito impresso e wafers, e sistemas de captura de objetos em colunas inteiras.

Características / especificações técnicas

• Denominação / Série indicada na página: FTH14IS-H (modelo relacionado: FTH14)
• Tipo de transmissão: fuso de esferas + guia linear de alta precisão
• Precisão de posicionamento repetitivo (parágrafo de produto): ±0,01 mm
• Precisão de posicionamento repetitivo (descrição do módulo de trilho duplo): ±0,02 mm
• Base elevada: alumínio, altura indicada 300 mm
• Estrutura: semi-fechada, resistência a poeira e cavacos; manutenção reduzida até 60% (conforme texto)
• Cursos personalizáveis: exemplo X=300 mm, Y=700 mm, Z=300 mm; faixa disponível listada para braçada: 50 mm a 1250 mm
• Largura do módulo: 135 mm
• Opções de passo/lead: 5 mm, 10 mm, 20 mm
• Faixa de velocidade/ACELERAÇÃO indicada: 250 / 500 / 1000 mm/s²
• Capacidades de carga horizontais (variações): 110 kg / 90 kg / 40 kg
• Capacidades de carga verticais (variações): 30 kg / 25 kg / 10 kg
• Largura do trilho duplo (módulo): 140 mm (14 cm) - módulo de trilho duplo FUYU
• Aplicações típicas: sistemas de posicionamento multieixos para montagem eletrônica, equipamentos médicos, linhas de produção de automação, injeção/enchimento de líquidos, soldagem por ponto, manipulação e posicionamento de PCBs e wafers
• Certificações e conformidades mencionadas no site corporativo: CE, FCC, RoHS, TUV, ISO9001
