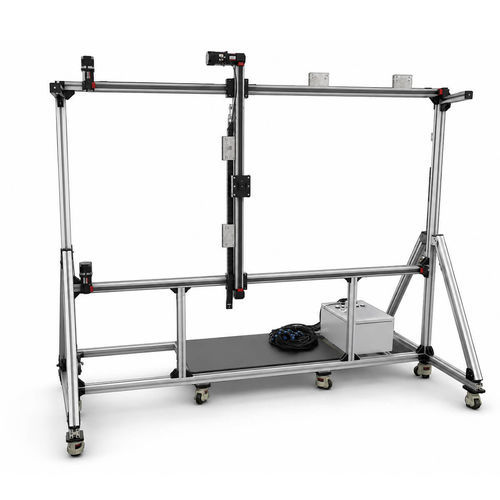

Mesa de coordenadas de pórtico FPB45IS-VIE

linearXYZmotorizada

Resumo

• Módulo de pórtico de correia dentada de eixo duplo FPB45 projetado para equipamentos de filmagem com câmeras em movimento.
• Eixos duplos de alta rigidez para movimentos suaves e sem vibração, garantindo imagens nítidas.
• Acionamento por correia de alta velocidade e baixo ruído para trocas flexíveis de disparos.
• Curso ajustável com posicionamento preciso por servo, adequado para montagem de câmeras para fotos dinâmicas de produtos, rastreamento de vídeos curtos e timelapse industrial.
• Montagem fácil e solução de disparo deslizante com excelente custo-benefício.

Exemplo de configuração personalizada

• Curso personalizado: Eixo X 1400 mm, Eixo Y 1000 mm
• Precisão de posicionamento repetido: ±0,02 mm

Dados principais

• Série: FPB45IS-VIE
• Amplitude de braçada: 100 mm - 3900 mm
• Precisão de posicionamento: 0,05 mm
• Velocidade máxima: 2000 mm/s
• Carga máxima: 15 kg

Parâmetros gerais do sistema (resumo da tabela)
Precisão de posicionamento (mm): ±0,05
Diâmetro do parafuso tipo escada (mm): 70
Tempo de aceleração e desaceleração (s): 0,5
Servomotor: 400 W

Servomotor 400 W - desempenho
Horizontal (cargas 2 kg a 15 kg) — Velocidade máxima: 2000 mm/s
Vertical (cargas 2 kg a 10 kg) — Velocidade máxima: 2000 mm/s para cargas até 8 kg; 1500 mm/s para 10 kg
Montagem lateral (cargas 2 kg a 10 kg) — Velocidade máxima: 2000 mm/s
Içamento (cargas 2 kg a 10 kg) — Velocidade máxima: 2000 mm/s

Motor de passo 5756 (corrente de 4A) - desempenho (resumo)
Horizontal (2 kg, 4 kg, 6 kg, 8 kg, 10 kg, 12 kg, 14 kg, 15 kg) — Velocidades máximas: 1000, 1000, 800, 800, 600, 600, 500, 500 mm/s respectivamente
Içamento (2 kg, 4 kg, 6 kg, 8 kg, 10 kg) — Velocidades máximas: 1000, 800, 800, 600, 400 mm/s respectivamente
Montagem lateral (2 kg, 4 kg, 6 kg, 8 kg, 10 kg) — Velocidades máximas: 1000, 800, 800, 600, 400 mm/s respectivamente
Vertical (1 kg, 2 kg, 3 kg) — Velocidades máximas: 800, 600, 300 mm/s respectivamente
Nível sonoro: ≤65 dB

Observações
Projetado para aplicações de inspeção visual, filmagem com câmeras em movimento, fotos de produto dinâmicas, rastreamento de vídeo e timelapse industrial. Curso e componentes podem ser personalizados conforme aplicação.

caractéristiques / spécifications techniques

• Modelo / Série: FPB45IS-VIE
• Tipo: Atuador linear de pórtico acionado por correia (double-shaft belt-driven gantry)
• Amplitude de braçada: 100 mm – 3900 mm (configurável)
• Curso de exemplo personalizado: Eixo X 1400 mm, Eixo Y 1000 mm
• Precisão de posicionamento (típica): 0,05 mm
• Precisão de posicionamento repetido (exemplo citado): ±0,02 mm
• Velocidade máxima (servo): até 2000 mm/s
• Carga máxima suportada: 15 kg
• Servomotor recomendado: 400 W
• Motor de passo disponível: 5756 (corrente 4A) — velocidades reduzidas conforme carga
• Diâmetro do parafuso tipo escada: 70 mm
• Tempo de aceleração / desaceleração: 0,5 s
• Nível de ruído: ≤65 dB
• Aplicações típicas: inspeção visual, filmagem com movimento, captura de produto, timelapse industrial, rastreamento de vídeo
