Módulo de pórtico linear com fuso de esferas FSK30IS-LX

cartesiano

Descrição

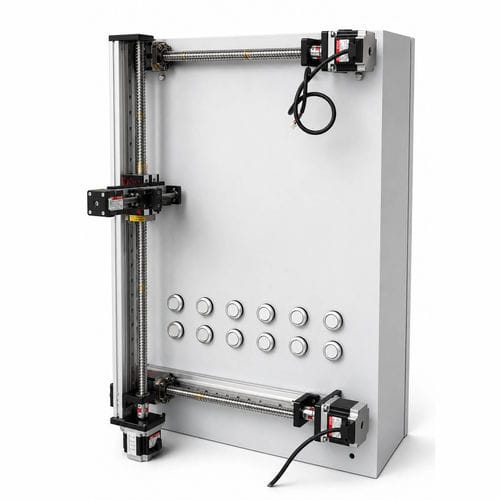

Um pórtico de 3 eixos move a sonda de teste para alcançar com precisão botões e pontos de teste em painéis de controlo, permitindo acionamento automático, verificação funcional e testes cíclicos. O design modular possibilita personalização de cursos, layouts e interfaces de montagem para melhorar o rendimento e a repetibilidade das inspeções.

Principais características

• Pórtico 3 eixos com atuadores de fuso de esferas para posicionamento preciso da sonda
• Arquitetura modular e configurável para requisitos de curso e disposição
• Concebido para acionamento automático de botões, verificação funcional e ciclos de teste repetidos
• Alta repetibilidade (±0,02 mm) e velocidade configurável até 300 mm/s conforme configuração

Especificações padrão / exemplo

• Série / modelo: FSK30IS-LX
• Tipo de acionamento: parafuso trapezoidal (variantes com fuso de esferas disponíveis)
• Curso exemplo: X 700 mm / Y 500 mm / Z 50 mm
• Intervalo de curso (família): 50 mm – 12 000 mm
• Precisão de reposicionamento: ±0,02 mm
• Precisão de posição: 0,02 mm
• Velocidade máxima: 300 mm/s
• Carga máxima (exemplo): 3 kg; intervalo da família 3–180 kg

Detalhes adicionais do produto
Configurações multi-módulo permitem aumentar o curso ou adicionar eixos. Adequado para estações de inspeção e teste em eletrónica, painéis de controlo de incêndio e armários industriais. Controladores e kits de montagem opcionais para integração com sistemas de teste automatizados.

Especificações técnicas

• Configuração: mesa de posicionamento pórtico 3 eixos (X, Y, Z)
• Série / modelo: FSK30IS-LX
• Mecanismo de acionamento: parafuso trapezoidal / opções com fuso de esferas
• Personalização: cursos, layouts, capacidades de carga e interfaces de controlo configuráveis
• Aplicações típicas: acionamento automático de botões, testes funcionais e cíclicos de painéis de controlo, inspeção de PCB e integração em linhas de montagem
