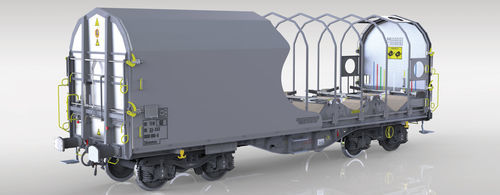

Transportadora com rodas Shimmns S12A

para siderurgiapara bobinasautomática

Características

• Este vagão coberto é utilizado para o transporte de bobinas de aço a frio colocadas em berços especiais.
• As bobinas são protegidas contra as condições ambientais por uma lona, que pode ser enrolada em ambas as extremidades do vagão. A lona permite abrir 2/3 do vagão.
• O vagão é acessível para carga/descarga a partir do topo e dos lados por meio de gruas e elevadores industriais.
• O projeto do vagão atende aos requisitos das normas TSI, EN, UIC e possui marcação TEN GE para operação em tráfego.
• O vagão está equipado com o sistema de proteção de carga ECSS – Efficient Coil Security System. Os braços podem ser controlados a partir de um lado, sem necessidade de ir ao outro lado do vagão. O mecanismo de acionamento dos braços baseia-se em diferencial. Sistema com copyright.
• A estrutura inferior cumpre as disposições EN 12663-2 e UIC 530-1 para montagem de acoplador automático.

Capacidades
Berços de carga | Berço 1 | Berço 2 | Berço 3 | Berço 4 | Berço 5
Ø mín da bobina [mm] | 1.000 | 800 | 1.000 | 800 | 1.000
Ø máx da bobina [mm] | 2.250 | 1.700 | 2.700 | 1.700 | 2.250
Peso máx da bobina [t] | 34 | 17 | 45 | 17 | 34

Vantagens

• Peso tara reduzido (19,3t).
• Manutenção do vagão simplificada.
• Operação dos braços simplificada – redução do tempo para proteger/libertar a carga.
• Materiais dos braços e revestimento das paredes frontais favoráveis à reciclagem.
• Possibilidade de acionamento elétrico dos braços (processo automatizado de fixação/libertação da carga). Opções: número de braços 16 pcs (ou 12 pcs, ou 20 pcs); largura mínima de carga aprox. 470 mm, largura máxima aprox. 2.100 mm.

Notas
O vagão foi projetado para transporte de bobinas de aço a frio em berços especiais e permite carregamento/descarga superior e lateral por meio de gruas e elevadores industriais. A lona em ambas as extremidades permite abertura de até dois terços do vagão. A fixação da carga utiliza ECSS (Efficient Coil Security System) com braços acionados por um mecanismo diferencial e operáveis a partir de um lado.

Especificações técnicas

• Modelo: Shimmns S12A
• Carga por eixo: 22,5 t / eixo
• Bitola: 1.435 mm
• Perfil de carga: G1-TSI
• Regime de travagem: "S"
• Tipo de travão: KE ou SW, compacto ou standard
• Vel. máx a 90,0 t: 100 km/h
• Vel. máx a 58,0 t: 120 km/h
• Condição climática: T1
• Raio mínimo de curva Rmin: 35,0 m
• Comprimento entre buffers: 12.040 mm
• Peso tara: 18,9 t
• Capacidade útil: 71,1 t
• Tipo de bogie: Y25Lsd-K (outros tipos disponíveis a pedido)
• Eixo: BA303 (outros tipos disponíveis a pedido)
• Tipo de sapatas de travão: C810
• Número de berços: 5
• Largura no berço: 2.410 mm
• Número de braços: 20 pcs (opções disponíveis)
• Tipo de braços: leve / recto
• Tipo de fixação das bobinas: ECSS (Efficient Coil Security System)
• Superfície dos berços: contraplacado
• Número de arcos intermédios: 11
• Mecanismo da parede frontal: 4 pontos
