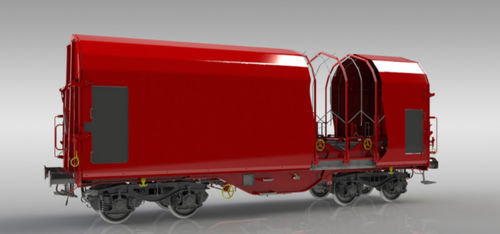

Transportadora com rodas Shimmns ttu 728

para siderurgiapara bobinas

Características

• Vagão de carga coberto projetado para o transporte de bobinas de aço a frio colocadas em berços específicos.
• As bobinas são protegidas por uma lona enrolável acionável nas duas extremidades, permitindo abrir cerca de dois terços do vagão.
• Carregamento e descarregamento superior e lateral possível com guindastes e elevadores industriais.
• Projeto em conformidade com as normas TSI, EN e UIC; marcação TEN GE para operação em tráfego.

Capacidades (características dos berços)
Característica | Berço 1 | Berço 2 | Berço 3 | Berço 4 | Berço 5
Ø máx. da bobina [mm] | 2.250 | 1.700 | 2.700 | 1.700 | 2.250
Ø mín. da bobina [mm] | 1.000 | 800 | 1.000 | 800 | 1.000
Peso máx. da bobina [t] | 36 | 17 | 45 | 17 | 36


Parâmetros

• Carga por eixo: 22,5 t / eixo
• Bitola: 1.435 mm
• Gabarito de carga: G1 TSI
• Regime de travagem: S
• Tipo de travão: GP-A (K)
• Vel. máx. a 90,0 t: 100 km/h
• Vel. máx. a 58,0 t: 120 km/h
• Condição climática: T1
• Raio mín. (vagão isolado): 35,0 m
• Comprimento entre buffers: 12.040 mm
• Peso vazio: ~22,7 t / 22,0 t (bogies leves)
• Capacidade útil: ~67,3 t
• Tipo de bogie: Y25Ls1-K / Y25Lsd-KP1
• Número de berços: 5
• Largura no berço: 2.410 mm
• Número de braços: 20 un. (4 por bobina)
• Tipo de fixação das bobinas: Mecanismo de parafuso
• Superfície dos berços: Borracha 10 mm
• Número de arcos internos: 7
• Suportes entre arcos: Sim
• Mecanismo da parede frontal: 4 pontos

Medidas
Todas as medidas estão em milímetros.

Especificações técnicas

• Carga por eixo: 22,5 t / eixo
• Bitola: 1.435 mm
• Gabarito de carga: G1 TSI
• Regime de travagem: S
• Tipo de travão: GP-A (K)
• Vel. máx. a 90,0 t: 100 km/h
• Vel. máx. a 58,0 t: 120 km/h
• Condição climática: T1
• Raio mín. (vagão isolado): 35,0 m
• Comprimento entre buffers: 12.040 mm
• Peso vazio: ~22,7 t / 22,0 t (bogies leves)
• Capacidade útil: ~67,3 t
• Tipo de bogie: Y25Ls1-K / Y25Lsd-KP1
• Número de berços: 5
• Largura no berço: 2.410 mm
• Número de braços: 20 un. (4 por bobina)
• Tipo de fixação das bobinas: Mecanismo de parafuso
• Superfície dos berços: Borracha 10 mm
• Número de arcos internos: 7
• Suportes entre arcos: Sim
• Mecanismo da parede frontal: 4 pontos
