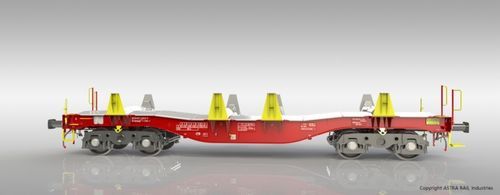

Transportadora com rodas Smmnpspara siderurgiapara cargas pesadas
Guardar nos favoritos
Comparar
Características
- Locomoção
- com rodas
- Especificações
- para cargas pesadas, para siderurgia
- Capacidade de carga
79,3 t
(87,4 us ton)
Descrição
Visão geral
Capacidades
Dados técnicos
- Vagão de carga projetado para transporte de chapas/losas de aço quentes, principalmente entre produtores e processadores de aço na Suécia.
- Atende à General Technical Specification for Freight Car (GTSF) da SJ e aos requisitos internacionais aplicáveis (TSI, EN, RIV, UIC) referenciados na GTSF.
- Subestrutura e vigas de suporte projetadas para possível aumento futuro da carga por eixo para 30,0 t; o conjunto de marcha pode ser aceito para 30,0 t por eixo em linhas suecas.
- Todos os componentes fixados à estrutura de aço do vagão são especificados para operar em condições severas de inverno (neve compactada, gelo, temperaturas até -40°C) e para suportar radiação/convecção de calor provenientes da superfície das chapas quentes.
Capacidades
- Transporte de chapas de aço quentes com temperatura de superfície máxima 350°C
- Carga útil: 79,3 t
- Configuração de 4 eixos; projetado para bitola padrão (1.435 mm)
Dados técnicos
- Carga por eixo: 25,0 t / eixo
- Bitola: 1.435 mm
- Gabarito (sem vigas de suporte): G1-TSI
- Gabarito Suécia (com vigas de suporte): BVF 586.20 Gabarito F+A
- Regime de travão: "S"
- Tipo de travão: Integrated Clasp Brake System (ICB)
- Velocidade máx. (carregado): 100 km/h
- Velocidade máx. (vazio): 120 km/h
- Condição climática: Tn
- Raio mínimo de curva (Rmin): 100,0 m / 70,0 m
- Tipo de amortecedor: Categoria C, UIC 526-1
- Acoplamento de rosca: 850 kN, UIC 826
- Equipamento de tração: 1000 kN / 21 kJ, UIC 520
- Comprimento entre amortecedores: 13.900 mm
- Peso próprio: 20,7 t
- Altura máxima do vagão: 2.388 mm
- Comprimento de carregamento – dentro dos bolsos de extremidade: 12.052 mm
- Largura máxima de carregamento – dentro dos batentes laterais das vigas: 2.975 / 2.601 mm
- Altura do batente lateral da viga acima do T.O.R.: 2.140 mm
- Altura de carregamento do vagão descarregado acima do T.O.R – vigas de suporte A: 1.700 mm
- Altura de carregamento do vagão descarregado acima do T.O.R – vigas de suporte B: 1.620 mm
- Tipo de bogie: Axle Motion III
- Diâmetro da roda: 920 mm
