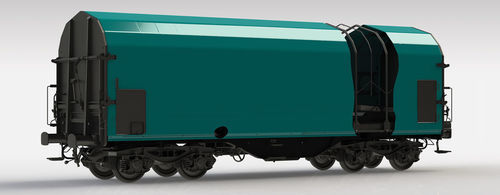

Transportadora com rodas Shimmns

para siderurgiaelevatóriapara bobinas

Características

• Vagão de mercadorias coberto concebido para o transporte de bobinas de aço a frio colocadas em berços especiais.
• As bobinas são protegidas por uma lona que se abre em ambas as extremidades do vagão, permitindo que cerca de 2/3 do vagão fiquem acessíveis.
• Carregamento/descarregamento possível pela parte superior e pelos lados com guindastes industriais e elevadores.
• Projeto conforme às normas TSI, EN e UIC e com marcação TEN GE para circulação.
• Equipado com o sistema patenteado de proteção de carga ECSS (Efficient Coil Security System); os braços podem ser controlados a partir de um lado sem atravessar o vagão.
• O mecanismo de acionamento dos braços baseia-se num diferencial; o chassis cumpre EN 12663-2 e UIC 530-1 para montagem de um acoplador automático.

Capacidades
Característica | Berço 1 | Berço 2 | Berço 3 | Berço 4 | Berço 5
Ø mín. da bobina [mm] | 1.000 | 800 | 1.000 | 800 | 1.000
Ø máx. da bobina [mm] | 2.250 | 1.700 | 2.700 | 1.700 | 2.250
Peso máx. da bobina [t] | 34/36 | 17 | 45 | 17 | 34/36


Vantagens

• Opções de tara reduzida (a partir de 19,3 t).
• Manutenção e serviço simplificados da estrutura do vagão.
• Operação dos braços mais rápida para fixar e libertar a carga, reduzindo o tempo de manuseio.
• Braços e revestimento da parede frontal com materiais recicláveis.
• Opção de acionamento elétrico dos braços para automatizar o processo de fixação/libertação da carga:
  • Número padrão de braços: 20 pcs (pode operar com 12 ou 16 pcs).
  • Largura de carga mín. aprox. 470 mm; largura máx. aprox. 2.100 mm.

Parâmetros
Carga por eixo | 22,5 t / eixo
Bitola | 1.435 mm
Gabarito | G1-TSI
Regime de travagem | S
Tipo de travão | GP-A (K)
Vel. máx. para 90,0 t | 100 km/h
Vel. máx. a 58,0 t | 120 km/h
Condição climática | T1
R_min | 35,0 m
Comprimento entre buffers | 12.040 mm
Tara | ~ 21,8 t / 21,0 t (bogies leves)
Capacidade útil | ~ 68,2 t
Tipo de bogie | Y25Ls1-K / Y25Lsd-KP1
Número de berços | 5
Largura no berço | 2.410 mm
Número de braços | 12 pcs (4 no meio)
Tipo de fixação das bobinas | UIC
Superfície dos berços | Compensado 24 mm
Número de arcos interm. | 7
Suportes entre arcos | Sim
Mecanismo da parede frontal | 4 pontos


Medidas
Todas as medidas estão em milímetros. Um esquema está disponível na página original do produto para referência.
