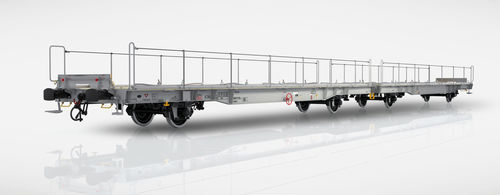

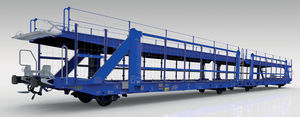

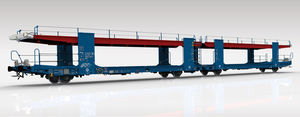

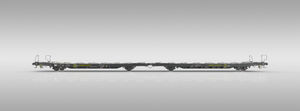

Transportadora com rodas Laaers L04A

para contêineres

Características

• Este vagão é projetado para o transporte de automóveis, furgões e contentores.
• Para o transporte de veículos, o vagão está equipado com calços de roda operáveis com o pé.
• O piso inferior é projetado para permitir a drenagem da água da chuva e é constituído por placas greladas galvanizadas.
• Para o transporte de contentores, devem ser instalados pinos rebatíveis.
• Este vagão é projetado de acordo com TSI, EN e Group Standards para operação na UE.

Capacidades

• As possibilidades de carregamento dependem das dimensões dos veículos.
• O vagão é dedicado ao transporte de contentores ISO 20′, 30′ e 40′ (ISO 668). Os calços de roda devem ser removidos durante o transporte de contentores.
• Arranjo dos contentores segundo UIC 571-4, anexo A desenho 3.

Tabela de limites de carga
baseada na capacidade de carga dos eixos (22,5 t):

Header: | A | B | C | D
S: | 33.3 t | 41.3 t | 49.3 t | 59.3 t
120 km/h: | 00.0 t | | |

Parâmetros
Comprimento do vagão entre buffers: 33.000 mm (aprox.)
Comprimento do subquadro: 15.560 mm (aprox.)
Altura eixo buffer / eixo acoplamento acima do topo do carril (vazio, novo): 1.040 / 1.020 mm
Distância entre eixos (wheelbase): 10.000 mm
Distância entre eixos finais: 26.200 mm
Diâmetro da roda: 920 mm
Sapatas de travão: Jurid 816 M
Tipo de travão: KE-GP-A(K)-2×10″
Travão de estacionamento: Operado a partir do nível do solo
Tipo de buffer: Categoria A, curso 105 mm
Acoplamento de parafuso na extremidade da unidade: 850 kN
Conjunto de tração com gancho na extremidade da unidade: 1.000 kN
Conjunto de tração no meio da unidade: 1.200 kN
Acoplamento curto no meio da unidade: 1.200 kN
Ajuste automático do acoplamento (UIC 530-1): Não
Peso do vagão vazio: Aprox. 30,7 t
Peso máximo de carga: 59,3 t
Carga máxima por eixo: 18,0 t
Comprimento de carga: Aprox. 32.000 mm
Altura do convés inferior ao nível do trilho (vagão vazio, novo) para contentores: 1.180 mm
Altura do convés inferior ao nível do trilho (vagão vazio, novo) para veículos: 1.165 mm
Perfil de gabarito: G1 EN 15273-2

Especificações técnicas

• Modelo: Laaers L04A
• Comprimento do vagão entre buffers: 33.000 mm (aprox.)
• Comprimento do subquadro: 15.560 mm (aprox.)
• Wheelbase: 10.000 mm
• Distância entre eixos finais: 26.200 mm
• Comprimento de carregamento: aprox. 32.000 mm
• Peso vazio: aprox. 30,7 t
• Peso máximo de carga: 59,3 t
• Carga máxima por eixo: 18,0 t
• Diâmetro da roda: 920 mm
• Sapatas de travão: Jurid 816 M
• Tipo de travão: KE-GP-A(K)-2×10″
• Buffers: Categoria A, curso 105 mm
• Capacidades acoplamentos / conjuntos de tracção: acoplamento de parafuso 850 kN; gancho na extremidade 1.000 kN; conjunto no meio 1.200 kN; acoplamento curto no meio 1.200 kN
• Altura do convés inferior ao trilho (contentores): 1.180 mm; (veículos): 1.165 mm
• Carregamento: veículos e contentores ISO 20′/30′/40′ (ISO 668)
• Normas: Projetado segundo TSI, EN e Group Standards para operação na UE
