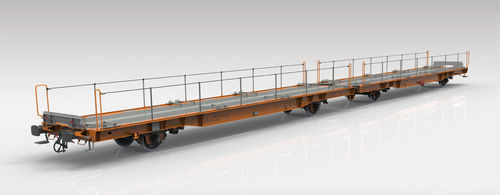

Transportadora com rodas Laadgrs L04A

para contêineres

Características

• Este vagão foi projetado para o transporte de automóveis, carrinhas e contentores ISO (20', 30', 40').
• Para o transporte de veículos, o vagão está equipado com 32 cunhas de roda.
• O pavimento inferior é concebido para drenar água da chuva e é constituído por chapas grelhadas galvanizadas.
• O piso suporta uma carga vertical de 1,0 t por pneu de borracha.
• Para o transporte de contentores devem ser instalados pinos rebatíveis.
• Projetado de acordo com TSI, EN e Group Standards para operação no tráfego da UE.

Capacidades

• Possibilidades de carga dependendo das dimensões dos veículos.
• Transporte de veículos com peso até 3,0 t (até 3,2 t sujeito a acordo).
• Carga vertical máxima por roda: 1,0 t por pneu de borracha.
• Destinado ao transporte de contentores ISO 20', 30', 40' (as cunhas de roda devem ser removidas para transporte de contentores).
• Arranjo de contentores de acordo com UIC 571-4, anexo A desenho 3.

Tabela de limites de carga (baseada na carga útil do bogie 22,5 t)
S, 33,3 t, 41,3 t, 49,3 t, 59,3 t
120 km/h, 0,0 t, 0,0 t, 0,0 t, 0,0 t

Parâmetros
Comprimento do vagão sobre os buffers: 33 000 mm
Comprimento do chassis: 15 560 mm
Altura do eixo do buffer / engate acima do topo do carril: 1 040 / 1 020 mm
(vagão vazio, novo) ???: 10 000 mm
Entre-eixos (wheelbase): 26 200 mm
Distância entre eixos terminais: 920 mm
Diâmetro da roda: C810
Sapatas de travão: KE-GP-A(K)-2×10"
Tipo de travão: Operado a partir do nível do solo
Travão de estacionamento: Categoria A, curso 105 mm
Tipo de buffer: 850 kN
Acoplamento de parafuso na extremidade da unidade: 1 200 kN
Aparelho de tração no meio da unidade: 1 200 kN
Acoplamento curto no meio da unidade: DAC (depende de desenvolvimentos futuros, acordos)
Ajuste automático do acoplamento (UIC 530-1): sujeito a acordos
Peso do vagão vazio: aprox. 30,7 t
Peso máximo de carga: 59,30 t
Carga máxima por eixo: 22,50 t
Comprimento de carga: aprox. 32 000 mm
Altura do convés inferior ao nível do carril (vagão vazio, novo) para contentores: 1 180 mm
Altura do convés inferior ao nível do carril (vagão vazio, novo) para veículos: 1 165 mm
Gabarito: G1 EN 15273-2

Medidas
Todas as medidas estão em milímetros.

Especificações técnicas

• Modelo: Laadgrs L04A
• Projetado para automóveis, carrinhas e contentores ISO (20', 30', 40').
• 32 cunhas de roda fornecidas para transporte de veículos (devem ser removidas para transporte de contentores).
• Placas grelhadas galvanizadas no piso inferior para drenagem de água da chuva.
• Capacidade de carga vertical do piso: 1,0 t por pneu.
• Capacidade por veículo: até 3,0 t (3,2 t sujeito a acordo).
• Carga máxima por eixo: 22,50 t.
• Peso vazio: aprox. 30,7 t; Peso máximo de carga: 59,30 t.
• Comprimento sobre buffers: 33 000 mm; Comprimento de carga aprox.: 32 000 mm.
• Entre-eixos: 26 200 mm; Diâmetro da roda: C810.
• Sistema de travagem: operado a partir do solo; Travão de estacionamento categoria A, curso 105 mm; Sapatas: KE-GP-A(K)-2×10".
• Capacidades de acoplamento e engrenagens de tracção: acoplamento de parafuso final 1 200 kN; aparelho de tração central 1 200 kN; buffers 850 kN.
• Projetado de acordo com TSI, EN e Group Standards para operação na UE.
