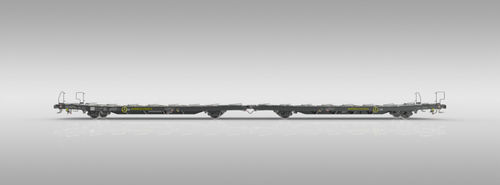

Transportadora com rodas Laadrs

com plataformapara cargas pesadas

Características

• Vagão 2 x 2 eixos adequado para o transporte de veículos, especialmente furgões, num único piso.
• A estrutura da peça inferior, os conjuntos de rodas, a eficiência dos travões e o bogie estão concebidos para permitir uma possível reconstrução futura para a carga máx. de 20.0 t / eixo.
• Estrutura preparada para equipar com corrimão lateral.
• Console de ponte fixos em aço inoxidável entre as unidades.
• Projeto cumpre os requisitos TSI, EN, UIC e possui marcação TEN GE para operação em tráfego.

Capacidades

• O piso é capaz de suportar a carga vertical de 1.0 t por cada pneu de borracha.
• As abas dobráveis foram projetadas para suportar carga máxima roda/pneu de 2 t.
• A superfície de rolamento dos vagões e as cunhas de fixação das rodas são galvanizadas por imersão a quente para garantir a melhor proteção anticorrosiva.

Parâmetros
Axle load: 20.0 t / axle
Track gauge: 1,435 mm
Running gauge: G1-TSI
Max. speed (unloaded): 120 km/h
Max. speed (loaded): 100 km/h
Climate conditions: T1-TSI
Rmin: 75.0 m
Rmin: 150.0 m
Length over buffers: 32,230 mm
Underframe length: 2 x 15,175 mm
Loading length: 30,990 mm
Loading height (except the wagon ends): 1,000 mm
Wheel diameter: 840 mm
Tare weight: 28.7 t

Medições
Todas as medições estão em milímetros.

Características / especificações técnicas

• Model name: Laadrs
• Axle load: 20.0 t/axle
• Track gauge: 1,435 mm
• Running gauge: G1-TSI
• Max. speed (unloaded): 120 km/h
• Max. speed (loaded): 100 km/h
• Climate conditions: T1-TSI
• Minimum curve radius (Rmin): 75.0 m and 150.0 m
• Length over buffers: 32,230 mm
• Underframe length: 2 x 15,175 mm
• Loading length: 30,990 mm
• Loading height (except the wagon ends): 1,000 mm
• Wheel diameter: 840 mm
• Tare weight: 28.7 t
• Floor vertical tyre load capacity: 1.0 t per tyre
• Foldable flap wheel/tyre load capacity: up to 2 t
• Corrosion protection: hot dip galvanization for running surfaces and wheel chocks
• Standards/compliance: TSI, EN, UIC; TEN GE marking
