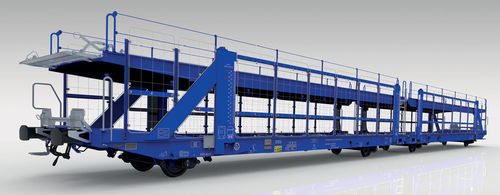

O vagão Laaers tipo L07A é projetado para o transporte de automóveis e carrinhas em linhas com bitola padrão 1.435 mm e em linhas de 1.668 mm (Espanha).
O quadro é projetado para permitir a troca dos bogies conforme o esquema do folheto UIC 430-1.
O vagão está equipado com um corrimão de segurança no convés superior e placas de proteção em malha no convés inferior.
As plataformas de rolamento recebem um revestimento antiderrapante.
A plataforma de carga superior é ajustável continuamente de 1.500 mm a 3.350 mm acima da cabeça do carril. A elevação é realizada por um sistema de fuso composto por:
embreagem de sobrecarga no conjunto de acionamento para proteção em caso de sobrecarga nas posições extremas,
dispositivo de bloqueio especial contra o abaixamento automático do convés superior,
dispositivos de bloqueio adicionais que protegem todo o sistema de elevação contra o abaixamento automático durante a marcha.
Projetado de acordo com TSI, EN e normas de grupo para operação GE.
Capacidades
Plataforma superior ajustável de 1.500 mm até 3.350 mm acima da cabeça do carril para diferentes configurações de carga.
Transporte de veículos com peso até 2,8 t (dependendo das dimensões do veículo).
Força horizontal máxima da roda do veículo transportado até 1,0 t.
Possibilidades de carregamento dependendo das dimensões dos veículos; o convés superior pode ser rebaixado para 1.500 mm para utilizar o vagão como vagão plataforma.
O vagão está equipado com 56 bloqueadores de rodas operáveis com o pé para fixação rápida dos veículos.
Tabela de limites de carga Baseada na carga admissível dos bogies (18 t):
A: 30 t
B: 34 t
C: 34 t
S: 30 t
120 kph: 00.0 t / 00.0 t / 00.0 t
Parâmetros
Comprimento do vagão sobre os amortecedores: 31.000 mm
Comprimento do quadro: 14.560 mm
Altura eixo amortecedor / acoplador acima do ToR (vazio, carro novo): 1.040 / 1.020 mm
Distância entre eixos: 10.000 mm
Distância entre eixos finais: 25.200 mm
Diâmetro da roda: 760 mm
Blocos de travão: Jurid 816 M
Tipo de travão: KE-GP-A(K)-2×10"
Travão de estacionamento: Operado a partir do nível do solo
Tipo de amortecedor: Categoria A, Curso 105 mm
Acoplamento de parafuso na extremidade: 850 kN
Engate de tração na extremidade: 1.000 kN
Engate de tração no meio: 1.200 kN
Acoplamento curto no meio: 1.200 kN
Ajuste automático do acoplamento (UIC 530-1): Não
Peso do vagão vazio: Aprox. 34 t*
Peso máximo de carga: 34,0 t
Carga máxima por eixo: 18,0 t
Carga máxima no convés inferior: 17,0 t
Carga máxima no convés superior: 17,0 t (18,0 t em posição de vagão plataforma)
Medidas Todas as medidas estão em milímetros.
Características / especificações técnicas
Modelo: Laaers L07A
Bitolas suportadas: 1.435 mm (padrão) e 1.668 mm (Espanha)
Faixa ajustável da plataforma superior: 1.500 mm – 3.350 mm acima da cabeça do carril
Capacidade por veículo: até 2,8 t (dependendo das dimensões)
Força horizontal máxima da roda do veículo transportado: até 1,0 t
Número de bloqueadores de rodas: 56 (operáveis com o pé)
Plataformas de rolamento: revestimento antiderrapante
Proteção do convés superior: corrimão de segurança
Proteção do convés inferior: placas de proteção em malha
Quadro: projetado para bogies intercambiáveis segundo UIC 430-1
Normas: Projetado segundo TSI, EN e normas de grupo para operação GE
Comprimento sobre amortecedores: 31.000 mm
Comprimento do quadro: 14.560 mm
Altura eixo amortecedor / acoplador: 1.040 / 1.020 mm
Distância entre eixos: 10.000 mm
Distância entre eixos finais: 25.200 mm
Diâmetro da roda: 760 mm
Blocos de travão: Jurid 816 M
Tipo de travão: KE-GP-A(K)-2×10"
Travão de estacionamento: Operado a partir do nível do solo
Tipo de amortecedor: Categoria A, Curso 105 mm
Acoplamento na extremidade: 850 kN
Engate na extremidade: 1.000 kN
Engate no meio: 1.200 kN
Acoplamento curto no meio: 1.200 kN
Ajuste automático do acoplamento (UIC 530-1): Não
Peso a vazio: Aprox. 34 t*
Peso máximo de carga: 34,0 t
Máxima carga por eixo: 18,0 t
Máxima carga convés inferior: 17,0 t
Máxima carga convés superior: 17,0 t (18,0 t em posição vagão plataforma)
