Centro de usinagem de 5 eixos UFA-Industry

verticalpara madeirade fresagem

Visão geral
A máquina de processamento de painéis UFA-Industry destina-se a formatar e usinar painéis nas faces finais e nas laterais compridas, bem como a executar rebaixos, ranhuras e aberturas na face inferior. Peças posicionadas num transportador de corrente são usinadas por baixo ou pelas quatro faces. A máquina é modular e configurada conforme as exigências de produção; unidades e opções podem ser retroajustadas a qualquer momento.

Destaques

• Projetada para elementos CLT com espessura de projeto até Z = 37 cm, largura máxima Y = 360 cm e comprimento X = 16,5 m.
• Capacidade de usinagem pela parte inferior e nas quatro faces, conforme configuração.
• Software CAMBIUM® de produção e controlo para continuidade de processo e integração entre máquinas.

Unidades principais e ferramentas

• Unidade de acabamento/recorte: até 22 kW, usinagem possível em ambos os lados longos.
• Unidades de fresagem: até 43 kW, velocidades do eixo até 12 000 rpm.

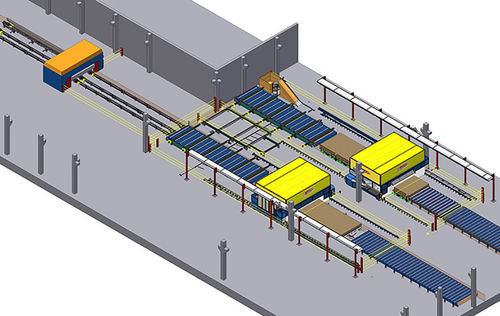

Cadeia de processo
A UFA-Industry pode atuar como centro de usinagem central numa linha de produção. Pode alimentar e coordenar até duas máquinas da série PBA com painéis já formatados e usinados por baixo, eliminando a necessidade de virar as peças e reduzindo a manipulação.

Exemplos de usinagem
Formatação, recorte, ranhuramento, rebaixos e usinagem da face inferior para grandes elementos CLT. Em operação combinada com máquinas PBA, o processamento por baixo de painéis até aproximadamente 30 cm pode ser realizado em fluxos otimizados; as capacidades máximas dependem das unidades e da configuração selecionada.

Modularidade e automação
Sistema modular e personalizável com múltiplas unidades e opções de automação. Velocidades de deslocamento máximas indicativas: eixo X ≈ 60 m/min; eixo Y ≈ 60 m/min; eixos Z ≈ 30 m/min. Possibilidade de retrofitting para adaptação a necessidades futuras.

Especificações técnicas

• Modelo: UFA-Industry
• Fabricante: Hundegger
• Aplicação: formatação e usinagem de elementos CLT; operações por baixo e em 4 faces
• Espessura máxima (projeto): até Z = 37 cm (dependente da aplicação; usinagem otimizada por baixo até ≈ 30 cm)
• Largura máxima: Y = 360 cm
• Comprimento máximo: X = 16,5 m
• Potência unidade de recorte: até 22 kW (nos dois lados longos)
• Potência unidades de fresagem: até 43 kW, 12 000 rpm
• Velocidades de deslocamento: X ≈ 60 m/min; Y ≈ 60 m/min; Z ≈ 30 m/min
• Transporte/manuseio: transportador de corrente para posicionamento de painéis; integração em cadeia de processo com PBA
• Software: CAMBIUM® (software interno de produção e controlo)
• Modularidade: unidades e opções retroajustáveis; ampla gama de opções técnicas
