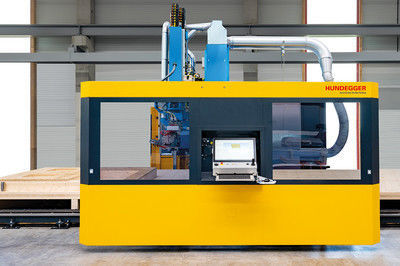

Centro de corte e usinagem multifuncional WALL-Master series

CNCem madeira

Visão geral
O Hundegger WALL-Master é um sistema de portais modular para produção e isolamento automatizado de elementos de madeira com estrutura isolada (paredes, coberturas e lajes). O portão compacto com quadros elétricos integrados e painel móvel reduz a área ocupada na fábrica. A integração com a plataforma CAMBIUM facilita a preparação de trabalhos e a optimização do processo.

Versões disponíveis

• Hundegger WALL-Master 3200
• Hundegger WALL-Master 3800
• Hundegger WALL-Master 4500

Destaques

• Design compacto com baixo requisito de espaço, compatível com sistemas de viragem
• Conceito de segurança e guias lineares protegidas contra pó
• Possibilidade de expansão para maior capacidade e diferentes sistemas de parede
• Compatível com sistemas de isolamento: WAM-TL, WAM-TS, WAM-TC
• Eixo de 3 eixos refrigerado a ar 11 kW (expansível para 4/5 eixos)
• Suporte para até 5 sistemas de fixação: pregos, grampos, parafusos, empurrar, etc.
• Opção de limpeza de componentes e mesa

Projeto da máquina e operação
O WALL-Master possui uma estrutura em caixa soldada resistente à torção, acionada por servomotores em guias no eixo X para alta precisão de posicionamento. Quadros elétricos integrados e painel móvel permitem operação intuitiva e economia de espaço. Carros de guia com raspadores e vedações reduzem a entrada de pó e permitem fácil acesso à mesa de montagem.

Unidade de usinagem
A unidade padrão é um fuso de fresagem 3 eixos refrigerado a ar com velocidade ajustável continuamente e troca automática de ferramentas. Módulos de expansão permitem usinagem em 4 e 5 eixos e trocas automáticas para tarefas variadas.

Unidade de fixação
O WALL-Master utiliza a interface universal Hundegger para recolher automaticamente dispositivos de fixação de diferentes fabricantes a partir do carregador. A interface fornece acoplamento mecânico mais transmissão de meios e dados e suporta um porta-ferramentas 4 eixos com rotação ±90° para dispositivos de fixação.

Mesa e manuseio de elementos (SMART-Table)
Suporta soluções de mesa flexíveis, incluindo o sistema modular SMART-Table:

• Distância da grelha dos rolos: 1.200 mm
• Altura de trabalho: 550 mm
• Capacidade de carga: até 100 kg/m²
• Elementos de mesa montados em trilhos Halfen da guia X para estabilidade e flexibilidade

Módulos de manuseio

• Sistemas de aperto para larguras de elemento desde 400 mm até a configuração máxima, pressão de aperto até 180 kg
• Viragem: controlo por rádio para segurança do operador e redução de espaço
• Elevação: módulo com braços para elevar elementos até 70° para remoção por grua
• Rolos: fixos, levantáveis ou motorizados para flexibilidade de transporte

Soluções de isolamento
A família WALL-Master suporta três variantes de portais de isolamento por insuflação:

• WALL-Master Thermo Linked: portal suspenso integrado ao gantry (peso aprox. ~3 t)
• WALL-Master Thermo Solo: portal de isolamento autónomo em trilhos X com quadros elétricos móveis
• WALL-Master Thermo Cantilever: portal em consola que atravessa o gantry e roda ±90° para preencher contornos complexos (controlado via CAMBIUM)

Software (CAMBIUM)
CAMBIUM® é a plataforma de software 3D da Hundegger para preparação de trabalhos, cálculos automáticos, mapeamento e optimização da produção. Permite preparação centralizada no equipamento ou no escritório e integração com sistemas de alimentação e armazenamento.

Vantagens

• Fluxo integrado: usinagem, fixação e isolamento num só sistema
• Interface universal para dispositivos de fixação independente do fabricante
• Posicionamento preciso dos fixadores em ângulos estaticamente corretos
• Troca automática de ferramentas e dispositivos para rápida adaptação

Especificações técnicas

• Velocidades máx. de deslocamento: X ≈ 35 m/min, Y ≈ 40 m/min, Z ≈ 35 m/min
• Larguras máximas dos elementos: 3.200 mm (3200) / 3.800 mm (3800) / 4.500 mm (4500); comprimento depende do tamanho da mesa; altura máx. 550 mm
• Fuso: 3 eixos refrigerado a ar, 11 kW (expansível para 4/5 eixos)
• Sistemas de fixação: até 5 tipos (pregagem, grampeamento, parafusamento, empurrar, etc.)
• SMART-Table: grelha 1.200 mm, altura de trabalho 550 mm, capacidade até 100 kg/m²
• Pressão de aperto: até 180 kg
• Portais de isolamento: Thermo Linked, Thermo Solo, Thermo Cantilever (insuflação)
• Troca automática de ferramenta e dispositivo; interface universal mecânica/média/dados
• Arquitetura modular e configurável para produção personalizada
